Verwendung des Frontkrafthebers (falls vorhanden)

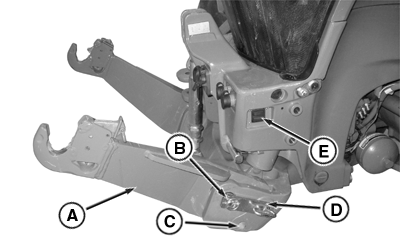

RXA0110338-UN-21SEP10

Betriebsstellung

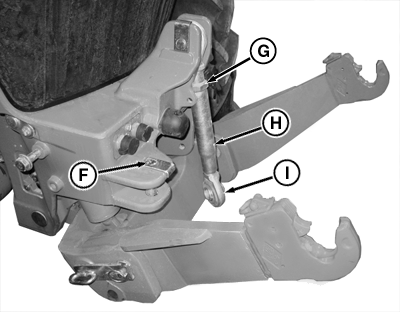

RXA0110343-UN-08OCT10

A - Hubarm

B - Schnappstift

C - Starre Position

D - Schwimmstellung

E - Kraftheber-Fernbedienungsschalter

F - Schnappstift

G - Kontermutter

H - Oberlenker

I - Endstück des Oberlenkers

Deluxe- und Premium-Frontkraftheber

WICHTIG: Den Deluxe-Kraftheber nur für Trägerarbeiten verwenden, wenn der optionale Schubstangenbausatz eingebaut ist.

HINWEIS: Frontkraftheber können nur an Traktoren eingebaut werden, die ab Werk mit vorbereiteter Frontkraftheberoption bestellt wurden.

Es gibt zwei Versionen des Frontkrafthebers: Deluxe und Premium.

Frontkraftheber mit einer Schubstange (für zusätzliche Stärke) halten den Abstand zwischen Vorderachse und Boden bei Reihenerntegutanwendungen und können mit Anbaugeräten, die in den Boden eindringen, verwendet werden (einschließlich Primär-Bodenbearbeitungsgeräten und Standardmessern).

Der Premium-Frontkraftheber ist mit einer Schubstange und schwereren Hubarmen ausgestattet, die die Verwendung in Trägerarbeiten und mit Anbaugeräten, die in den Boden eindringen, erlauben.

Der Deluxe-Kraftheber sollte nur für Trägerarbeiten verwenden, wenn die Schubstange eingebaut ist. Der Deluxe-Kraftheber kann zum Premium-Kraftheber umgebaut werden, wenn der vom John Deere Händler erhältliche Bausatz eingebaut wird.

Lagerungs- und Betriebsstellung des Hubarms

Zur Vorbereitung des Frontkrafthebers auf den Betrieb wie folgt vorgehen:

1. Hubarm (A) abstützen und Sicherungsstift (B) entfernen.

2. Den Hubarm zur Ausrichtung der Löcher auf den Kraftheberrahmen für eine der folgenden Betriebsstellungen absenken:

   • Stellung (C) — starr (Hubarme sind fest)
   • Stellung (D) — Schwimmstellung (ermöglicht Hubarmen/Kraftheber, den Bodenkonturen zu folgen)



3. Den Stift und den Sicherungsstift einbauen.

4. Auf der gegenüberliegenden Seite wiederholen.

Zur Lagerung der Hubarme die Stifte entfernen und den Hubarm in die aufrechte Stellung anheben. Den Stift und den Sicherungsstift in der Stellung (C) anbringen.

An- und Abbau von Anbaugeräten am/vom Kraftheber

1. ACHTUNG: Mögliche Verletzungen und Traktorschäden vermeiden. Den Frontkraftheber NICHT zum Anheben des Traktors verwenden. Vorschriftsmäßige Hebevorrichtungen verwenden.

   WICHTIG: Schäden an den Geräten vermeiden. Sicherstellen, dass die Last seitlich und in Längsrichtung ausgeglichen ist.

   Die Befestigungspunkte des Anbaugeräts einstellen (siehe Betriebsanleitung des Anbaugeräts).

2. Hubarme (A) mit dem Fernbedienungsschalter (E) für Kraftheber absenken.

3. Die Kupplungsenden der Hubarme unterhalb der Anbaugerät-Verbindungsbolzen plazieren und den Kraftheber langsam anheben, bis die Kupplungsenden an den Anbaugerät-Verbindungsbolzen einrasten.

4. HINWEIS: Den Oberlenker in die Lagerstellung bringen, wenn er nicht verwendet wird.

   Sicherungsmutter (G) lösen.

5. Das Endstück (E) festhalten und Oberlenker (H) drehen, um die Länge einzustellen. Sicherungsmutter (G) festziehen.

6. Sicherungsstift (F) aus der Lagerstellung entfernen und Oberlenker (H) am Anbaugerät anbringen.

Das Anbaugerät in umgekehrter Reihenfolge des Anbaus vom Kraftheber abbauen.

HINWEIS:

RXA0109286-UN-10AUG10

RXA0116154-UN-06MAY11

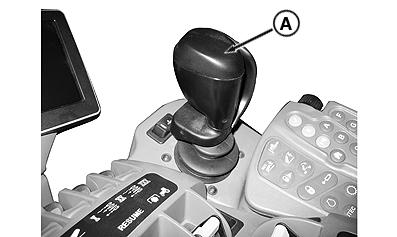

A - Einhebelsteuerung

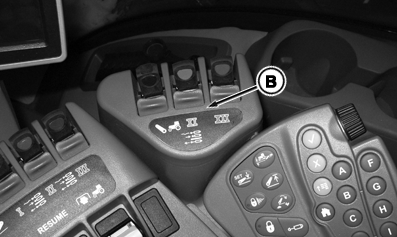

B - ZSG-Zusatztastenfeld
