Elektrohydraulische Einhebelsteuerung (falls vorhanden)

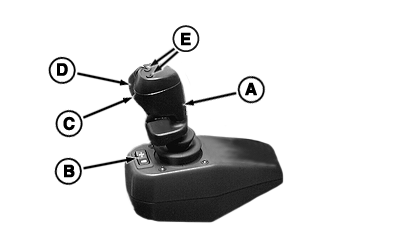

RXA0116155-UN-06MAY11

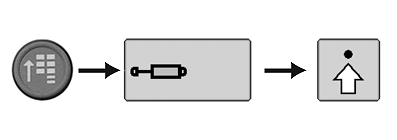

RXA0117610-UN-10JUN11

CommandARM™-Menütaste → ZSG-Softkey → Softkey “Erweiterte Einstellungen”

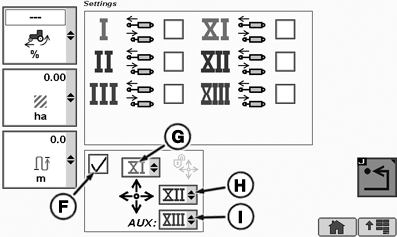

RXA0117181-UN-18MAY11

ZSG-Einstellungen CommandCenter™

A - Einhebelsteuerung

B - Transportsperrenschalter

C - Wippschalter

D - Aktivierungsteil des Verriegelungs-Schalters

E - Tasten zum Hochschalten und Herunterschalten (falls vorhanden)

F - Kontrollkästchen “Einhebelsteuerung aktiveren”

G - Horizontalverstellungs-Bedienelemente

H - Linke/rechte Bedienelemente

I - Zusatzbedienelemente

WICHTIG: Ist die elektrohydraulische Einhebelsteuerung auf CommandARM™ oder rechter Armlehne installiert, kann der Hebel die rechte Konsole berühren, wenn der Sitz ganz nach rechts gedreht ist. Die Drehfunktion sowie die Höhen- und Vor-/Zurück-Einstellung des Sitzes überprüfen, um diese Berührung zu vermeiden.

HINWEIS: Für die Bedienung eines Laders mit der Einhebelsteuerung, die Einrastzeit auf 0 einstellen (keine Einrastzeit).

Bedienung von Zusatzsteuergeräten mit der Einhebelsteuerung

Einhebelsteuerung (A) wird für die Bedienung jeglicher Kombination aus vorderen und hinteren Zusatzsteuergeräten verwendet.

Schalter (B) wird verwendet, um die elektrohydraulischen Funktionen für die Zusatzsteuergeräte zu sperren, für die die Einhebelsteuerung aktuell konfiguriert ist.

Die Schaltsperre (D) verhindert eine unbeabsichtigte Betätigung der Einhebelsteuerung. Die Einhebelsteuerung kann nur funktionieren, wenn der Auslöser offen ist (der Fahrer muss ihn mit der Hand offen halten). Bevor eine Funktion der Einhebelsteuerung verwendet werden kann, muss der Auslöser mindestens einmal nach dem Anlassen geschlossen gewesen sein. Wird die Einhebelsteuerung bei geöffnetem Auslöser länger als 10 Minuten nicht verwendet, werden alle mit der Einhebelsteuerung verknüpften Funktionen gesperrt. Um diese Sperre aufzuheben, die Hand kurz von der Schaltsperre nehmen, damit sie schließen kann.

Mit PowrQuad™ PLUS- AutoQuad™ PLUS- oder CommandQuad™-Getrieben und Einhebelsteuerung ausgestattete Traktoren haben Tasten zum Hochschalten und Herunterschalten (E) auf der Einhebelsteuerung.

1. Die Taste Menü drücken.
2. ZSG-Softkey drücken.
3. Softkey “erweiterte Einstellungen” drücken.

Zur Aktivierung der Einhebelsteuerung das Kontrollkästchen “Einhebelsteuerung freigeben” aktivieren. Jedes ZSG kann Horizontalverstellung (G), Links-/Rechtsbewegung (H) und Zusatzbewegung (I) steuern. Zum Ändern dieser Einstellungen das benötigte Dropdown-Menü aufrufen und das gewünschte ZSG auswählen. Die Zusatzbewegung wird durch den Wippschalter (C) auf der Einhebelsteuerung gesteuert.

Wenn der Lader korrekt am Traktor angeschlossen ist, kann der Fahrer jedes Zusatzsteuergerät auf jeder Achse der Einhebelsteuerung einstellen.

HINWEIS: AUX bietet keine Rast- oder Schwimmfunktionen.

Schwimmstellung: Sobald die Schwimmstellung eingestellt ist, muss die Schaltsperre nicht mehr offen bleiben.
