Bedienung der schaltbaren Heckzapfwelle mit drei Drehzahlen (falls vorhanden)

RXA0117608-UN-10JUN11

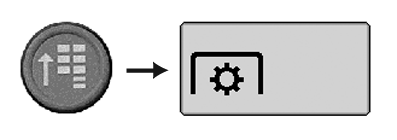

CommandARM™-Menütaste → Zapfwellen-Softkey

RXA0111481-UN-14OCT10

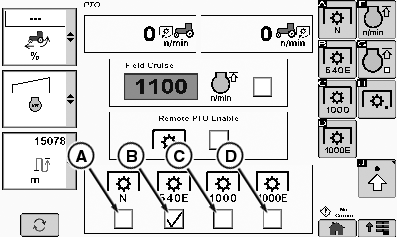

A - Neutralstellung

B - Stellung für 540E 1/min

C - Stellung für 1000 1/min

D - Stellung für 1000E 1/min

WICHTIG: Sicherstellen, dass die gewählte Zapfwellendrehzahl des Traktors der Zapfwellendrehzahl des Anbaugerätes entspricht. Eine falsche Drehzahl kann zu schweren Schäden am Anbaugerät führen. Auch zu hohe Motordrehzahlen können zu überhöhten Zapfwellendrehzahlen und somit zu Schäden am Anbaugerät führen.

WICHTIG: Anbaugeräte können nur mit 540 1/min betrieben werden, wenn eine Eingangsleistung von 60 kW (80 hp) niemals überschritten wird. Der Betrieb der Zapfwelle bei niedrigeren Drehzahlen unter hoher Last kann zu Schäden an der Zapfwelle führen.

WICHTIG: Nicht versuchen, zwischen den Zapfwellendrehzahlen zu schalten, wenn sich die Zapfwelle dreht oder die Zapfwellenkupplung eingerückt ist. Dies kann zu Schäden an den Schaltmuffen der Zapfwelle führen.

1. Die Taste Menü drücken.
2. Zapfwellen-Softkey drücken.

Die gewünschte Zapfwellendrehzahl im CommandCenter™ einstellen. Die Zapfwellendrehzahl ändert sich mit den Geräten.

Den Zapfwellenschalter nach unten und vorne drücken, um die Zapfwellenkupplung einzurücken. Die Anzeige für Zapfwelle am Display zeigt an, dass die Zapfwelle eingeschaltet ist.

WICHTIG: Sicherstellen, dass entweder der 540- oder der 1000-1/min-Modus nach dem Wechseln der Zapfwelle ausgewählt wird. Die Zapfwelle wird ausgerückt, wenn die Drehzahl nicht der Wellengröße entspricht.

Zapfwellen-Ausgangswelle	Zapfwellendrehzahl
35 mm (1-3/8 in.) 6 Zähne	540 1/min/540E 1/min
35 mm (1-3/8 in.) 21 Zähne	1000 1/min/1000E 1/min
45 mm (1-3/4 in.) 20 Zähne	1000 1/min 1000E 1/min

HINWEIS: Die richtige Motordrehzahl einstellen, wenn auf 540E oder 1000E geschaltet wird.
