Bedienung der schaltbaren Heckzapfwelle mit zwei Drehzahlen (falls vorhanden)

WICHTIG:

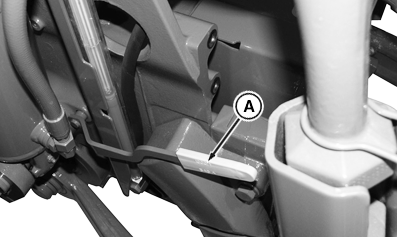

RXA0112530-UN-14DEC10

A - Zapfwellenschalthebel

WICHTIG: Anbaugeräte können nur mit einer Welle mit 540 1/min und 35 mm (1-3/8 in.) Durchmesser betrieben werden, wenn eine Eingangsleistung von 60 kW (80 hp) niemals überschritten wird. Der Betrieb der Zapfwelle bei niedrigeren Drehzahlen unter hoher Last kann zu Schäden an der Zapfwelle führen. Die Welle mit 1000 1/min und 35 mm (1-3/8 in.) Durchmesser darf nur für Lasten unter 115 kW (154 PS) verwendet werden. Die Flanschwelle 1000 1/min 45 mm (1-3/4 in.) muss verwendet werden, wenn schwerere Lasten zu erwarten sind.

WICHTIG: Nicht versuchen, zwischen den Zapfwellendrehzahlen zu schalten, wenn sich die Zapfwelle dreht oder die Zapfwellenkupplung eingerückt ist. Dies kann zu Schäden an den Schaltmuffen der Zapfwelle führen.

Den Zapfwellenschalter nach unten und vorne drücken, um die Zapfwellenkupplung einzurücken. Die Anzeige für Zapfwelle am Display zeigt an, dass die Zapfwelle eingeschaltet ist.

Zapfwellenschalthebel (A) nach unten drücken, um auf 540 1/min zu schalten. Zapfwellenschalthebel (A) nach oben ziehen, um auf 1000 1/min zu schalten.

WICHTIG: Sicherstellen, dass entweder der 540- oder der 1000-1/min-Modus nach dem Wechseln der Zapfwelle ausgewählt wird. Die Zapfwelle wird ausgerückt, wenn die Drehzahl nicht der Wellengröße entspricht.

Zapfwellen-Ausgangswelle	Zapfwellendrehzahl
35 mm (1-3/8 in.) 6 Zähne	540 1/min/540E 1/min
35 mm (1-3/8 in.) 21 Zähne	1000 1/min/1000E 1/min
45 mm (1-3/4 in.) 20 Zähne	1000 1/min 1000E 1/min
