Identifizierung der Bedienelemente und Schalter des Krafthebers

RXA0107323-UN-16APR10

RXA0113352-UN-11FEB11

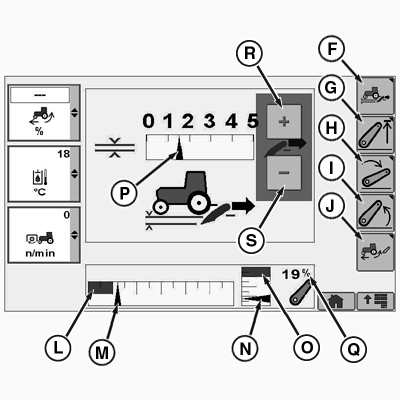

Softkeys

RXA0107248-UN-07APR10

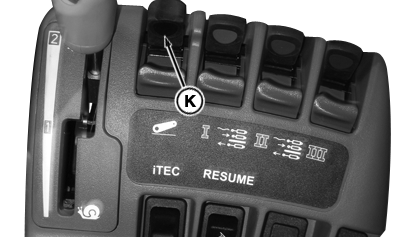

Kraftheberhebel

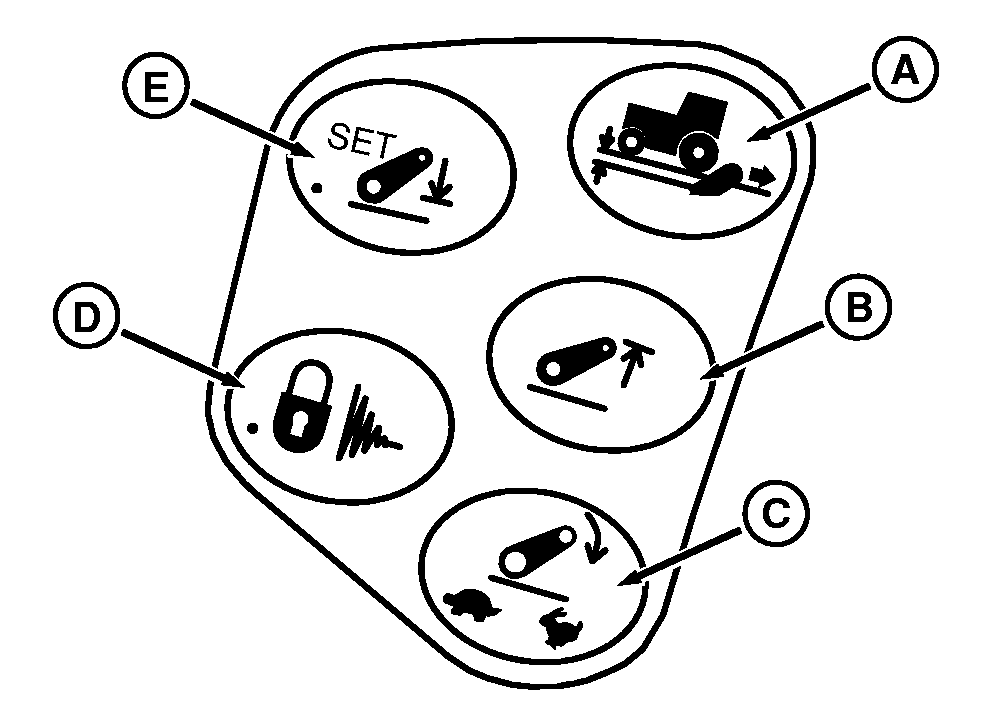

A - Schnelltaste für Zugwiderstand/Tiefensteuerung

B - Schnelltaste für Hubbegrenzung

C - Schnelltaste für Senkgeschwindigkeit

D - Taste Transportsperre/Dämpfung

E - Taste zum Einstellen der Arbeitstiefe

F - Softkey für Zugwiderstand/Tiefensteuerung

G - Softkey für Hubbegrenzung

H - Softkey für Senkgeschwindigkeit

I - Softkey für Hubgeschwindigkeit

J - Softkey für Schlupfansprechwert des Krafthebers

K - Kraftheberhebel

L - Anzeige für Arbeitstiefe

M - Anzeige für vorgegebene Tiefe

N - Anzeige für Kraftheberstellung

O - Hubbegrenzung

P - Zugwiderstand/Tiefenregelung

Q - Wert für Kraftheberstellung

R - Touchscreen Wert erhöhen (falls vorhanden)

S - Touchscreen Wert verkleinern (falls vorhanden)

Die gewünschte Seite durch Drücken der entsprechenden Direktzugriffstaste (A, B oder C) aufrufen.

• A—Schnelltaste für Zugwiderstand/Tiefensteuerung
• B—Direktzugriffstaste für Hubbegrenzung
• C—Schnelltaste für Senkgeschwindigkeit

Einstellen der Arbeitstiefe

• Anbaugerät mit dem Kraftheberhebel (K) auf die gewünschte Arbeitstiefe absenken.
• Die Taste zum Einstellen der Arbeitstiefe (E) drücken, um die Arbeitstiefe zu speichern.

Wenden am Feldende

• Am Ende des Feldes den Hebel in die Heben-Raststellung ziehen und loslassen. Der Kraftheber wird bis zur Hubbegrenzung (O) angehoben.
• Nach dem Wenden den Hebel in die Senken-Raststellung drücken und freigeben. Der Kraftheber wird auf Arbeitstiefe (L) abgesenkt.

Die Kraftheberbefehlsinformationen erscheinen im unteren Teil der Kraftheberseiten auf dem CommandCenter™. Die vorgegebene Tiefe wird durch die Anzeige (M) dargestellt. Die untere Krafthebergrenze wird durch die Arbeitstiefenanzeige (L) dargestellt. Wird die Arbeitstiefentaste (E) gedrückt, bewegt sich die Arbeitstiefenanzeige (L) mit der Anzeige der befohlenen Tiefe (M). Wert (Q) für Kraftheberstellung stellt die aktuelle Stellung des Krafthebers in Prozent dar und Stellungsanzeige (N) zeigt die tatsächliche Kraftheberstellung an. Bei abgesenktem Kraftheber ist der Wert für die Kraftheberstellung 0%. Bei angehobenem Kraftheber ist der Wert für die Kraftheberstellung 100%.

Transportsperre/Dämpfung

ACHTUNG: Zur Vermeidung möglicher Verletzungen und Geräteschäden die Kraftheber-Transportsperre/Schwingungsdämpfung vor dem Transport EINSCHALTEN.

Die Transportsperren-/Schwingungsdämpfungstaste (D) wird gedrückt beim Transport oder bei Operationen, bei denen der Kraftheber nicht benutzt wird. Weitere Informationen siehe “Verwendung des Kraftheberhebels” in diesem Abschnitt.
