Anbau des Anbaugeräts an die Schnellkupplung

RXA0087968-UN-21MAR06

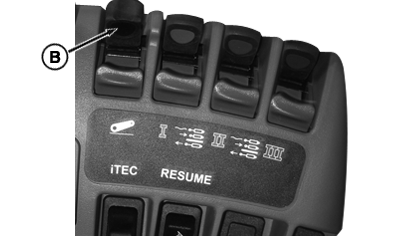

RXA0101383-UN-01APR09

Hebel

A - Kupplungsverriegelungshebel

B - Kraftheberhebel

ACHTUNG: Um Verletzungen oder Sachschäden zu vermeiden, das Getriebe in PARK-Stellung schalten und im gesamten Kraftheberbereich darauf achten, dass sich bei Vorhandensein eines Anbaugeräts keine Teile berühren oder klemmen, und dass die Zapfwelle richtig angeschlossen ist.

Nicht zwischen Traktor und Anbaugerät stehen.

1. Kupplungs-Verriegelungshebel (A) nach oben ziehen.

2. Den Kraftheber absenken, bis sich die Schnellkupplungshaken unter den Anhängebolzen des Anbaugeräts befinden.

3. Den Traktor rückwärts an das Anbaugerät heranfahren.

4. Den Kraftheber anheben, bis die Anhängebolzen des Anbaugeräts in die Haken greifen.

5. ACHTUNG: Zur Vermeidung von Verletzungen oder Maschinenschäden sicherstellen, dass das Anbaugerät vorschriftsmäßig angebracht ist. Bei unsachgemäßem Anbau kann das Anbaugerät unter Umständen über das Traktorrad und auf die Fahrerkabine gezogen werden.

   Die Kupplungs-Verriegelungsgriffe nach unten drücken, um das Anbaugerät in der Schnellkupplung zu verriegeln.

6. Die Hydraulikschläuche und elektrischen Anschlüsse anschließen.

7. Das Anbaugerät durch langsames Ziehen des Kraftheber-Steuerhebels (B) anheben. Das Anbaugerät auf den Boden absenken und gegebenenfalls die Kraftheber-Höhenbegrenzung einstellen.

   WICHTIG: Auf Behinderung durch das Anbaugerät prüfen. Es kann erforderlich sein, das Zugpendel zu entfernen.

WICHTIG:

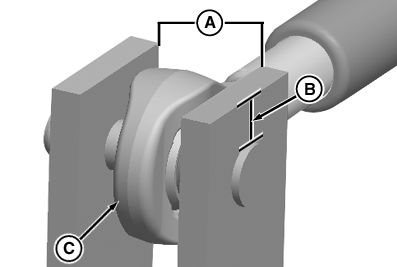

RXA0086593-UN-09FEB06

A - Abstand

B - Abstand

C - Gabel
