Verwendung des externen Schalter für Heben/Senken (falls vorhanden)

ACHTUNG:

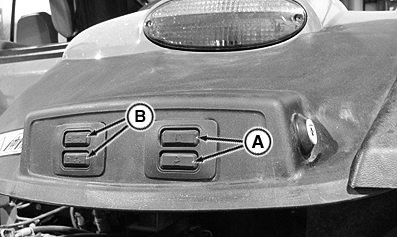

RXA0109282
RXA0109282-UN-07FEB11

Am Kotflügel montierte Schalter—rechter Kotflügel gezeigt

RXA0112400
RXA0112400-UN-21DEC10

Am Ventilblock montierte Schalter

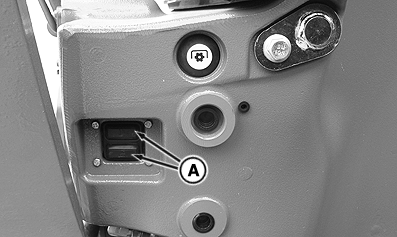

RXA0116176
RXA0116176-UN-05MAY11

Frontkraftheberschalter

A - Externe Schalter zum Heben/Senken des Krafthebers

B - ZSG III Schalter zum Aus-/Einfahren

Um Verletzungen oder Sachschäden durch Traktorbewegung zu vermeiden, sicherstellen, dass sich das Getriebe in der PARKSTELLUNG befindet, bevor die externen Schalter für Heben/Senken betätigt werden. Bei Betätigung der externen Heben- und Senken-Schalter sich aus den Gefahrenzonen fernhalten.

Wenn die externen Kraftheberschalter (A) gedrückt werden, bewegt sich der Kraftheber zunächst langsam, beschleunigt aber, je länger der Kraftheberschalter gehalten wird.

Zum Bewegen des Krafthebers den externen Schalter zum Heben/Senken der Krafthebers (A) drücken und halten. Der Kraftheber bewegt sich mit langsamerer Geschwindigkeit, wenn die externen Schalter betätigt werden. Die Schalter (B) für Ausfahren und Einfahren von ZSG III sind am hydraulischen Oberlenker angeschlossen.

HINWEIS: Die Krafthebersteuerung kann nicht gleichzeitig mit dem externen Heben/Senken-Schalter verwendet werden.
