Vorreinigungssystem des Motorluftfilters warten

WICHTIG: Die Motorluftfilter nicht entfernen, während das Vorreinigungssystem gewartet wird.

HINWEIS: Je nach Betriebsbedingungen kann das Wartungsintervall variieren. Wenn die Motorluftfilter verfrüht verstopfen, sind möglicherweise die Komponenten des Ansaugvorreinigers verschmutzt. Die Vorfilterkomponenten prüfen und reinigen oder ersetzen.

1.
   RXA0114064-UN-11FEB11


   RXA0119824-UN-17AUG11


   RXA0119825-UN-17AUG11

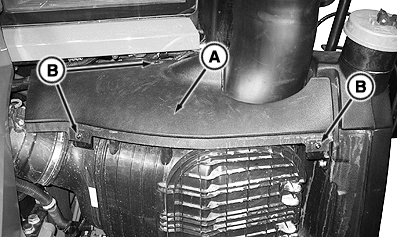

   A - Abdeckung für Ansaugschlauch

   B - Schrauben der Ansaugschlauch-Abdeckung

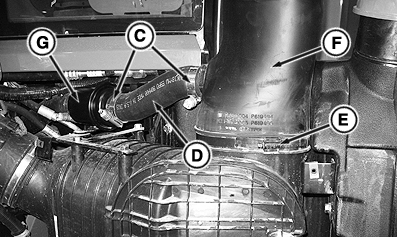

   C - Schellen für Ansaugschlauch

   D - Ansaugschlauch

   E - Schelle für Vorreiniger

   F - Vorreiniger-Baugruppe

   G - Ansaugvorrichtungsrückschlagventil

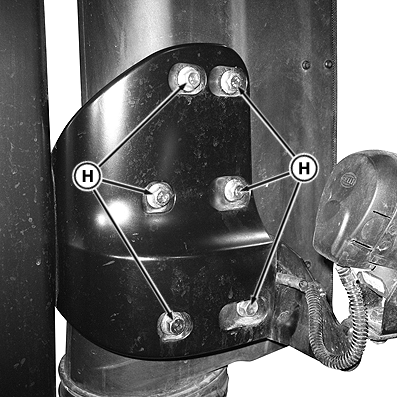

   H - Sechskantschrauben für Befestigung des Vorreinigers

   Die Abdeckung des Batteriefachs entfernen.

---




2. Die drei Befestigungsschrauben (B) der Ansaugschlauch-Abdeckung (A) entfernen. Die Abdeckung für Ansaugschlauch entfernen.

3. Schelle (E), mit der die Vorreiniger-Baugruppe (F) am Luftfiltergehäuse befestigt ist, lösen.

4. Die Schellen (C) lösen, mit denen der Ansaugschlauch (D) am Rückschlagventil der Absaugvorrichtung (G) und der Ansaugschlauch an der Vorfilterbaugruppe (F) befestigt sind.

5. Ansaugschlauch (D) entfernen.

6. Sechs Sechskantschrauben (H) entfernen, mit denen der Vorfilter an der Halterung befestigt ist, und die Vorfilterbaugruppe aus dem Luftfiltergehäuse herausnehmen.

7. Die untere Ansaugschlauchschelle (I) entfernen, um den Ansaugschlauch (J) aus dem Vorfilter-Verlängerungsrohr (K) zu entfernen.


   RXA0119827-UN-18AUG11


   RXA0119828-UN-17AUG11

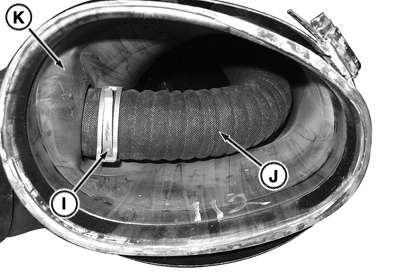

   I - Untere Ansaugschlauchschelle

   J - Ansaugschlauch

   K - Vorreiniger-Verlängerungsrohr

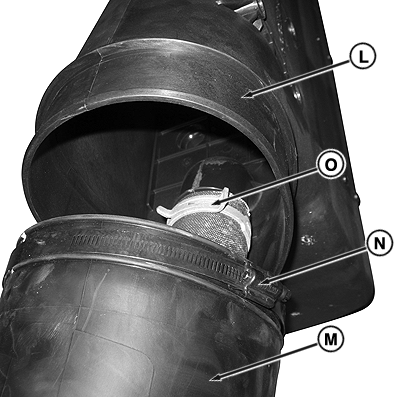

   L - Vorfilter

   M - Vorreiniger-Verlängerungsrohr

   N - Schlauchschelle Vorfilter zu Verlängerungsrohr

   O - Obere Ansaugschlauchschelle

---




8. Schelle (N), mit der der Vorreiniger (L) am Verlängerungsrohr (M) befestigt ist, lösen.

9. Obere Ansaugschlauchschelle (O) entfernen, um Ansaugschlauch vom Vorfilter zu trennen. Vorfilter vom Verlängerungsrohr entfernen.

10. Komponenten auf Beschädigungen prüfen. Nach Bedarf ersetzen.

11. Die Ansaugrohre mit Druckluft reinigen, dabei 500 kPa (5 bar) (75 psi) nicht überschreiten.

12. Vorreiniger und Vorreiniger-Verlängerungsrohr sorgfältig in warmem Wasser (maximal 65,5 °C (150 °F)), gemischt mit ein wenig handelsüblichem seifenfreiem Kfz-Reinigungsmittel waschen. In sauberem Wasser spülen. Vor dem Wiedereinbau sorgfältig trocknen.

13. Prüfen, ob sich die Klappe im Ansaug-Rückschlagventil (G) frei bewegen kann. Wenn sich die Klappe nicht leicht bewegen lässt, die Rückschlagventil-Baugruppe ausbauen und nach Bedarf reinigen oder ersetzen.

14. Den Ansaugschlauch auf Beschädigung und Risse prüfen. Nach Bedarf ersetzen.

15. Alle Teile in umgekehrter Reihenfolge wieder zusammenbauen. Die Schrauben mit folgendem Drehmoment anziehen:

Prüfpunkt	Maß	Spezifikation
Vorfilter-Befestigungs-Sechskantschrauben (H)	Drehmoment	25 Nm (18.5 lb-ft)
Ansaugschlauchschellen (C)	Drehmoment	10 Nm (7.4 lb-ft)
Vorfilterschelle (D)	Drehmoment	6,5 Nm (4.8 lb-ft)
Schlauchschelle Vorfilter zu Verlängerungsrohr (N)	Drehmoment	6,5 Nm (4.8 lb-ft)
