Konfigurierbare Beleuchtung

ACHTUNG: Schwere oder sogar tödliche Verletzungen durch Zusammenstöße mit anderen Verkehrsteilnehmern vermeiden. Beim Fahren des Traktors auf öffentlichen Straßen stets die Verkehrsregeln befolgen. Bei Gegenverkehr die Fahrscheinwerfer abblenden. Keine Arbeitsscheinwerfer einschalten, die andere Fahrer blenden oder irritieren könnten.

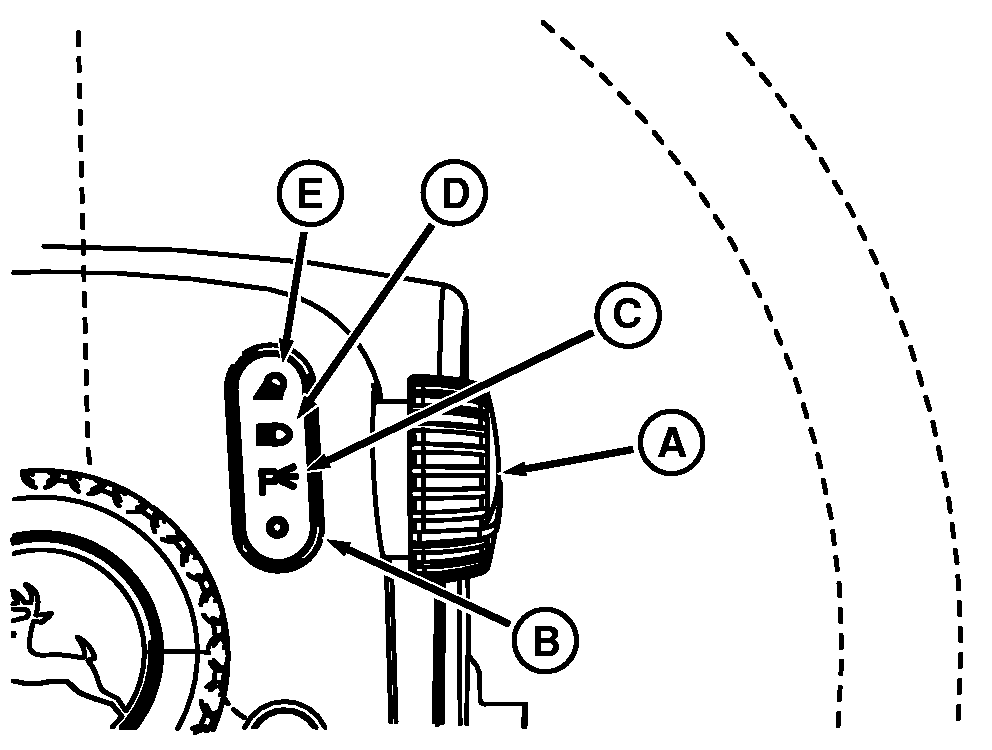

RXA0107022-UN-26MAR10

Lichtschalter an der Lenksäule

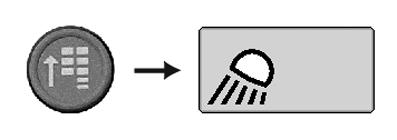

RXA0117597-UN-13JUN11

CommandARM™-Menütaste → Lampen-Softkey

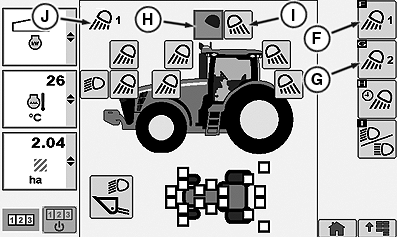

RXA0106075-UN-18AUG10

CommandCenter™-Lampenseite

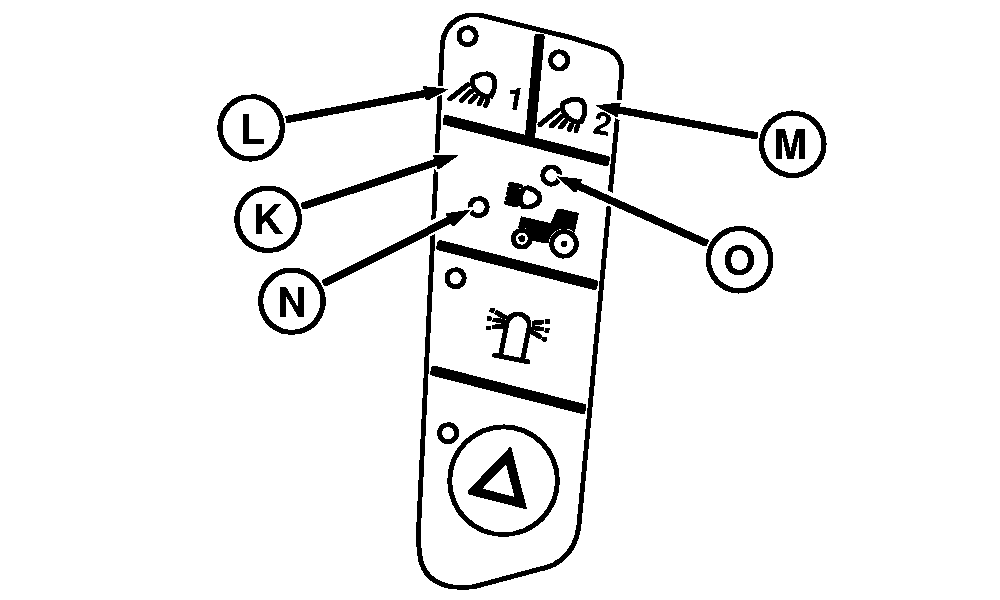

RXA0108263-UN-26JUN10

CommandARM™-Bedienelemente, Arbeitsscheinwerfer-Tasten

A - Wahldrehknopf

B - Stellung “AUS”

C - Stellung für Standlicht

D - Stellung für Fahrscheinwerfer

E - Stellung für Arbeitsscheinwerfer

F - Softkey für Arbeitsscheinwerfer 1

G - Softkey für Arbeitsscheinwerfer 2

H - Scheinwerfer als AUS konfiguriert

I - Scheinwerfer als EIN konfiguriert

J - Kontrollleuchte für Stellung der Arbeitsscheinwerfer

K - Fahrscheinwerfer

L - Arbeitsscheinwerfer 1

M - Arbeitsscheinwerfer 2

N - Kontrollleuchte für Fahrscheinwerfer

O - Kontrollleuchte für Laderscheinwerfer

Auswahlknopf (A) befindet sich in Stellung AUS (B). Auswahlknopf (A) nach vorn in Stellung für Standlicht (C) drehen, um die Bremsleuchten einzuschalten. Auswahlknopf nach vorn in Stellung für Fahrscheinwerfer (D) drehen, um Fernlicht oder Abblendlicht einzuschalten. Auswahlknopf (A) nach vorn in Stellung für Arbeitsscheinwerfer (E) drehen, um alle Arbeitsscheinwerfer einzuschalten, die zuvor auf der Seite für Beleuchtung am CommandCenter™ konfiguriert wurden.

1. Die Taste Menü drücken.
2. Lampen-Softkey drücken.

Wenn der Auswahlknopf an der Lenksäule in die Stellung für Arbeitsscheinwerfer (E) gedreht wird, kann der Fahrer mit Softkey (F) für Arbeitsscheinwerfer 1 konfigurieren, welche Arbeitsscheinwerfer für diese Anwendung auf EIN (I) oder AUS (H) gestellt sind. Der Fahrer kann mit den Tasten (L) und (M) zwischen den Arbeitsscheinwerfern 1 und Arbeitsscheinwerfern 2 wechseln. Wird Softkey (G) für Arbeitsscheinwerfer 2 betätigt, so wird die zweite Option für die Arbeitsscheinwerfer angezeigt. Zum Prüfen der angezeigten Konfiguration der Arbeitsscheinwerfer befindet sich in der oberen linken Ecke der Seite für Beleuchtung am CommandCenter™ die Kontrollleuchte für die Stellung der Arbeitsscheinwerfer (J). Wenn die Arbeitsscheinwerfer 1 oder 2 (F oder G) auf EIN stehen, sind die roten Rücklichter auch eingeschaltet.

Die Beleuchtungsanzeige erscheint stets zehn Sekunden lang, wenn am Lichtschalter eine programmierbare Einstellung gewählt wurde. Wenn keine Änderungen vorgenommen werden, wird die zuletzt dargestellte Anzeige wieder aufgerufen. Die Anzeigen für die Scheinwerfer wechseln von schwarz, wenn sie als AUS (H) konfiguriert sind, zu weiß (I), wenn sie als EIN konfiguriert werden.

Kontrollleuchten (N oder O) an den CommandARM™-Bedienelementen zeigen den Status der Fahrscheinwerfer oder Laderscheinwerfer an.
