Motor-Luftansaugsystem prüfen - 9,0-l-Motor

1.
   RXA0109394-UN-16AUG10


   RXA0109396-UN-16AUG10


   RXA0109493-UN-17AUG10

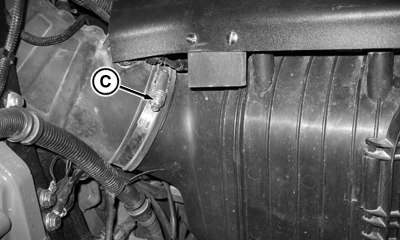

   Schlauchschelle nach Luftfilter (linke Motorseite)

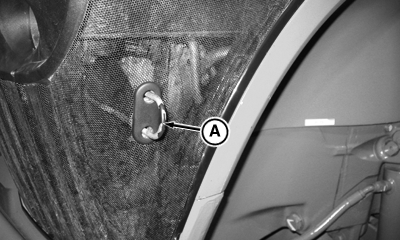

   A - Freigabevorrichtung der Motorhaube

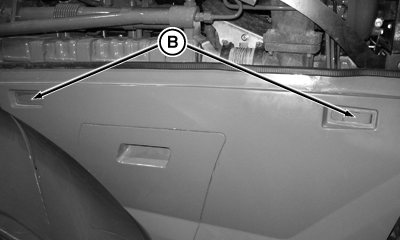

   B - Entriegelungen

   C - Schelle nach Luftfilter

   An Entriegelung (A) ziehen und die Motorhaube öffnen.

---




2. Entriegelungen (B) drücken und linke hintere Seitenverkleidung entfernen.

3. Die Abdeckung des Batteriefachs entfernen.

4. Schlauchschelle (C) hinter Luftfilter festziehen.

5.
   RXA0117758-UN-09JUN11

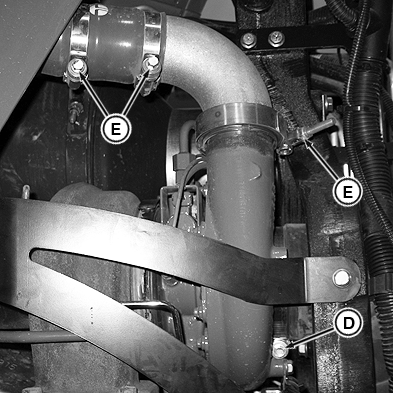

   Schlauchschellen vor und nach Turbolader (linke Motorseite)


   RXA0117759-UN-09JUN11

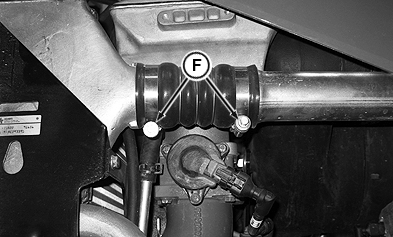

   Schlauchschellen vor Ladeluftkühler (linke Motorseite)


   RXA0117763-UN-09JUN11

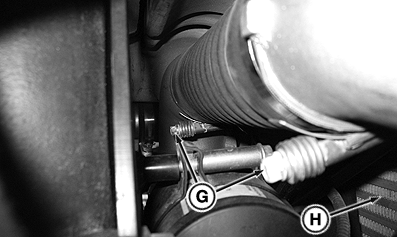

   Schlauchschellen nach Ladeluftkühler (rechte Motorseite)

   D - Schelle vor Turbolader

   E - Schellen nach Turbolader

   F - Schellen vor Ladeluftkühler

   G - Schellen nach Ladeluftkühler

   H - Ladeluftkühler

   Schlauchschellen vor (D) und nach (E) Turbolader anziehen.

---




6. Schlauchschellen (F) vor und hinter (G) Ladeluftkühler (H) festziehen.

   Prüfpunkt	Maß	Spezifikation
   Schelle vor Turbolader (D)	Drehmoment	20 Nm (178 lb-in.)

   Prüfpunkt	Maß	Spezifikation
   Alle anderen Schellen (C, E, F, G)	Drehmoment	10 Nm (88 lb-in.)
