Kabinenumluftfilter wechseln

ACHTUNG: Die Kabinenluftfilter sind nicht für das Ausfiltern von schädlichen Chemikalien vorgesehen. Bei Verwendung von landwirtschaftlichen Chemikalien die Anweisungen in den Betriebsanleitungen der Anbaugeräte und die Vorschriften der Chemikalienhersteller beachten.

HINWEIS: Das Intervall kann je nach Betriebsbedingungen variieren.

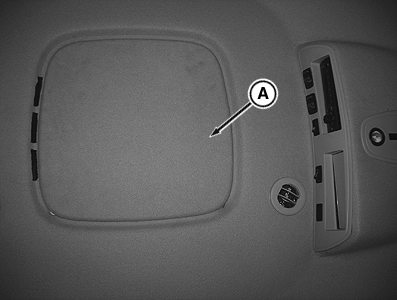

RXA0099070-UN-18SEP08

Entfernen der Dachpolsterung

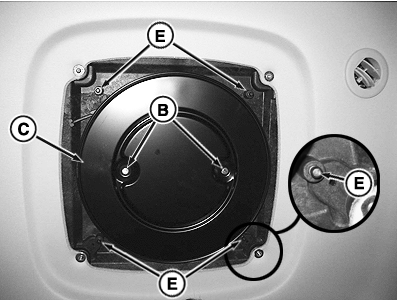

RXA0100957-UN-17MAR09

Abnehmen der Abdeckung

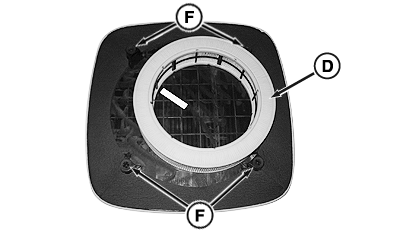

RXA0100959-UN-17MAR09

Entfernen des Filters

A - Polsterabdeckung

B - Befestigungselemente

C - Abdeckung

D - Filter

E - Kugelzapfen

F - Klemmuttern

1. Polsterabdeckung (A) in der Kabinendachverkleidung entfernen, indem die äußeren Kanten gegriffen und nach unten gezogen werden.

   HINWEIS: Bei Entfernen der Befestigungselemente (B) die Abdeckung (C) mit einer Hand festhalten.

2. Befestigungselemente entfernen und Abdeckung nach unten sinken lassen.

   HINWEIS: Mit einem sauberen Lappen die Innen- und Außenseite der Filterabdeckung abwischen, bevor der neue Filter eingebaut wird.

3. Filter ausbauen und den Zustand prüfen.

4. Filter (D) jährlich oder bei Verstopfung oder Beschädigung austauschen.

5. Abdeckung (C) wieder anbringen.

6. Abdeckung wieder einbauen, indem die Kugelzapfen (E) mit den Klemmuttern (F) ausgerichtet werden und die Abdeckung nach oben gedrückt wird.
