Riemenspannvorrichtung prüfen

RXA0109394-UN-16AUG10

Freigabevorrichtung der Motorhaube

RXA0109517-UN-19AUG10

Riemenschutz

RXA0118657-UN-25JUL11

A - Freigabevorrichtung der Motorhaube

B - Sechskantschrauben

C - 1/2-Zoll-Gelenksteckschlüssel

D - Riemenspanner

HINWEIS: Der Riemen des Lüfterantriebs ist mit einer automatischen Spannvorrichtung ausgestattet, die keine Einstellung erfordert.

1. An Entriegelung (A) ziehen und die Motorhaube öffnen.

2. Sechskantschrauben (B) und Riemenschutz entfernen.

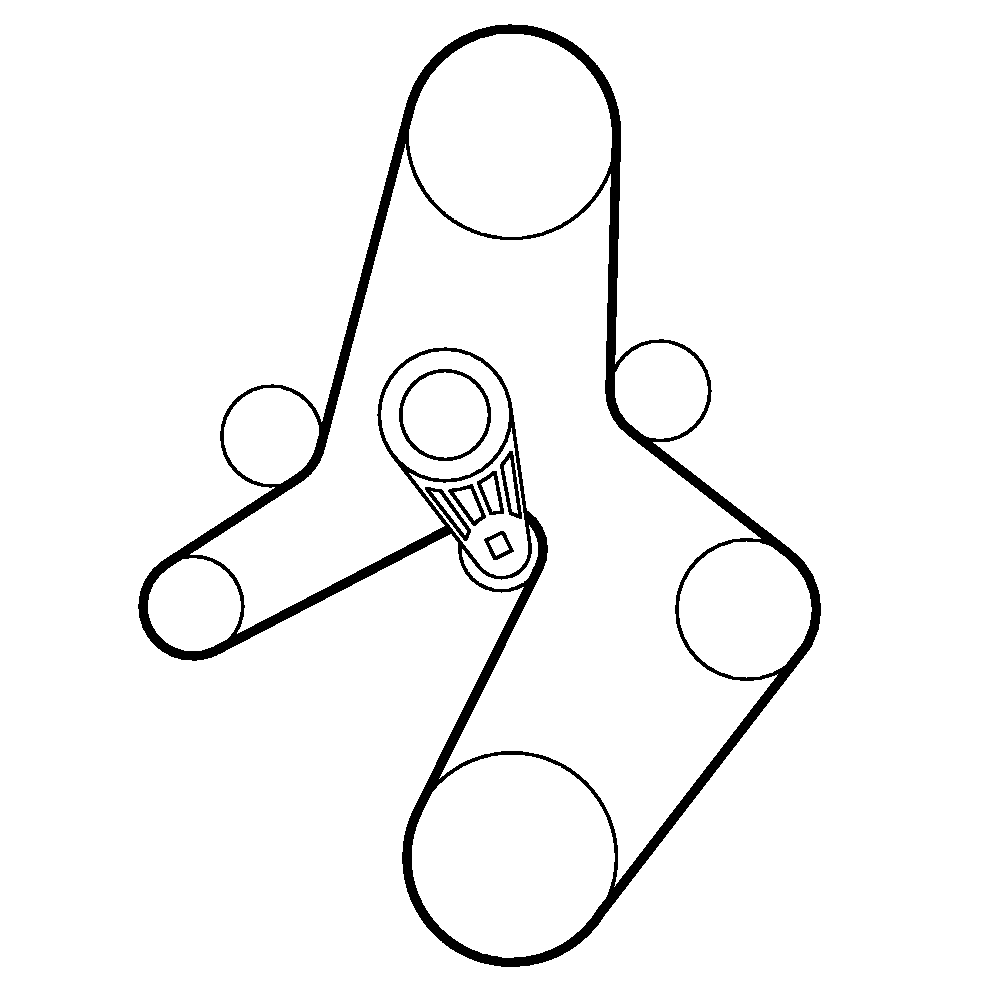

3. Den Riemen entspannen; dazu einen 1/2-Zoll-Gelenksteckschlüssel oder Stemmeisen (C) an der Riemenspannvorrichtung (D) ansetzen.

4. Den Riemen von der Riemenscheibe des Generators abnehmen.

5. Riemenspannvorrichtung (C) entspannen und Stemmeisen entfernen.

6.
   RXA0118658-UN-19JUL11


   RXA0118659-UN-19JUL11


   RXA0111135-UN-07OCT10

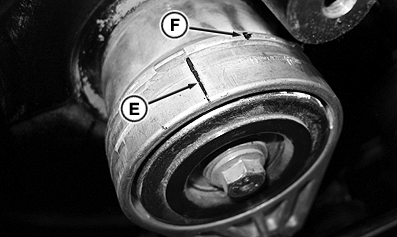

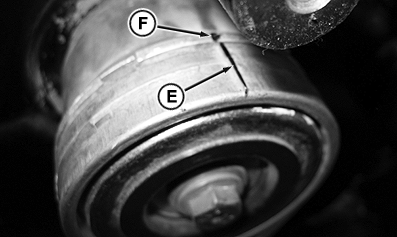

   E - Markierung am Spannarm

   F - Markierung an der Halterung

   Von Stelle (E) aus 21 mm (13/16 in.) abmessen und eine Markierung (F) auf der Befestigungshalterung anbringen.

---




7. Den Spannarm mit einem Drehmomentschlüssel drehen, bis die Markierungen (E) und (F) fluchten. Falls das mit dem Drehmomentschlüssel gemessene Drehmoment nicht der Spezifikation entspricht, die Spannvorrichtung ersetzen. (Den John Deere™ Händler aufsuchen.)

   Prüfpunkt	Maß	Spezifikation
   Spannarm	Drehmoment	18 — 23 Nm (159—204 lb-in.)

8. Den Riemen und den Seitenschutz anbringen.

9. Die Motorhaube schließen.
