Verwendung der 7-poligen Steckdose

RXA0068235-UN-17JAN06

RW21249A-UN-29APR99

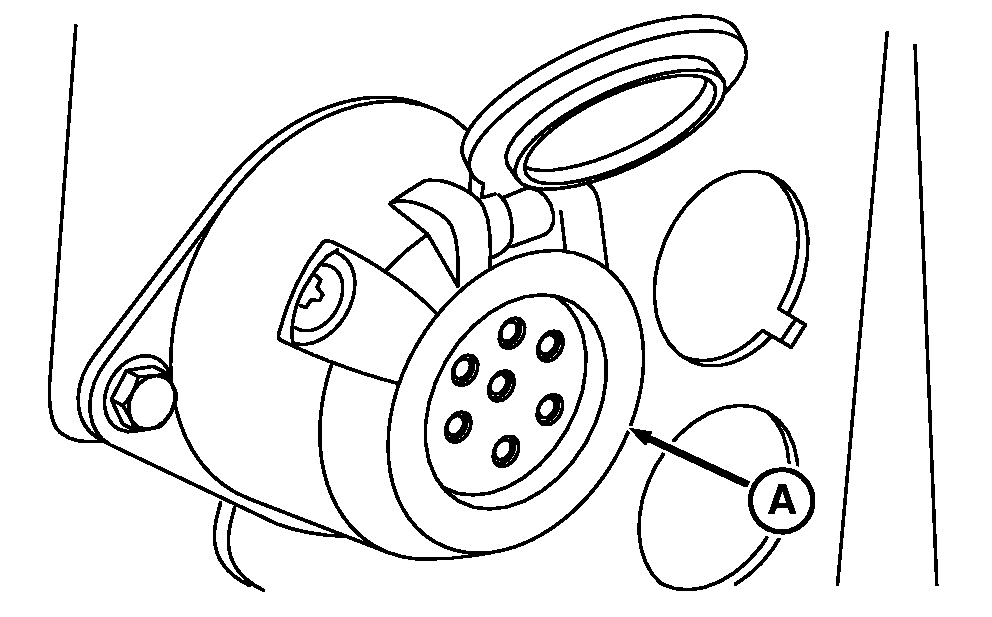

A - Siebenfach-Steckdose

Steckdose (A) dient zum Anschluss von Beleuchtung, Blinkern und fernbedienten elektrischen Ausrüstungen an Anhängern oder Anbaugeräten. Jedes Mal wenn die hinteren Traktorsignaleinrichtungen und andere Lichter verdeckt sind, ist eine Zusatzbeleuchtung am gezogenen Gerät anzubringen.

Wenn zusätzliche Arbeitsscheinwerfer und Bedienungselemente (z. B. Schalter) für Anbaugeräte benötigt werden, den John Deere Händler aufsuchen. Der Händler kann Informationen liefern, wie der Lichtschalter mit einem der Zubehörkabel an dem 7-poligen Anschluss am Heck des Traktors verbunden wird.

HINWEIS: Passende Stecker sind beim John Deere Händler erhältlich.

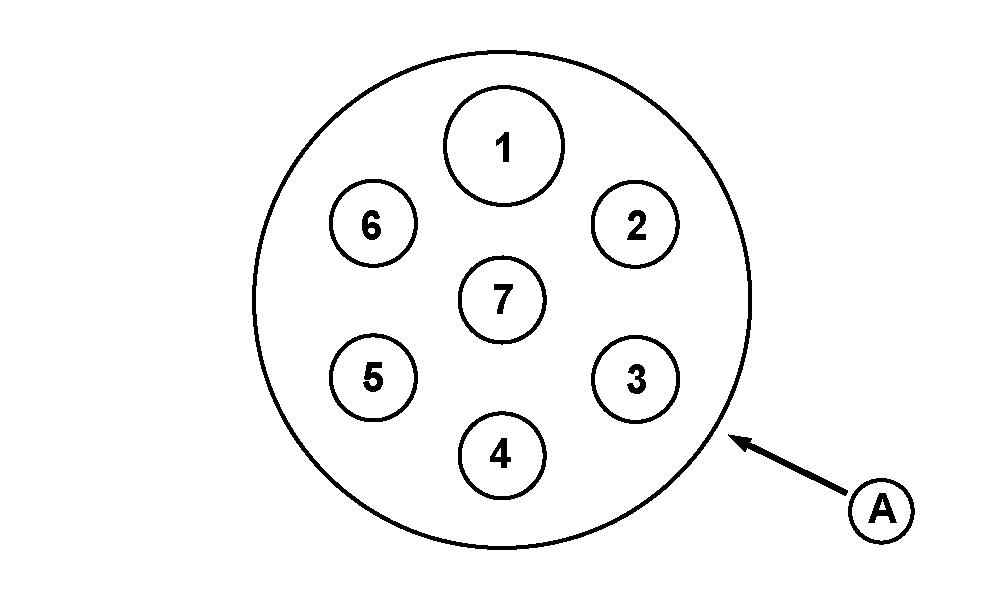

Klemmennummer (B)	Funktion - hinterer Anschluss	Funktion - vorderer Anschluss
1	Linke Fahrtrichtungsanzeiger1	Linke Fahrtrichtungsanzeiger1
2	Nicht verwendet	Nicht verwendet
3	Masse	Masse
4	Rechte Fahrtrichtungsanzeiger2	Rechte Fahrtrichtungsanzeiger2
5	Rücklichter rechts3	Rücklichter rechts3
6	Bremslichte	Nicht verwendet
7	Rücklichter links4	Rücklichter links4
