Kotflügeleinstellungen bei Frontantrieb — schwenkbare Kotflügel in Luxusausführung

Stellungen der Halterung

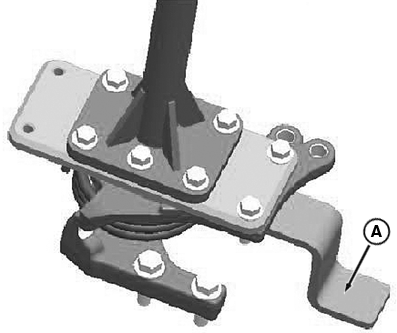

Die Halterung (A), die den Kotflügelanschlag berührt, kann bei Verschleiß ersetzt werden.

RXA0112129-UN-14FEB11

A - Halterung

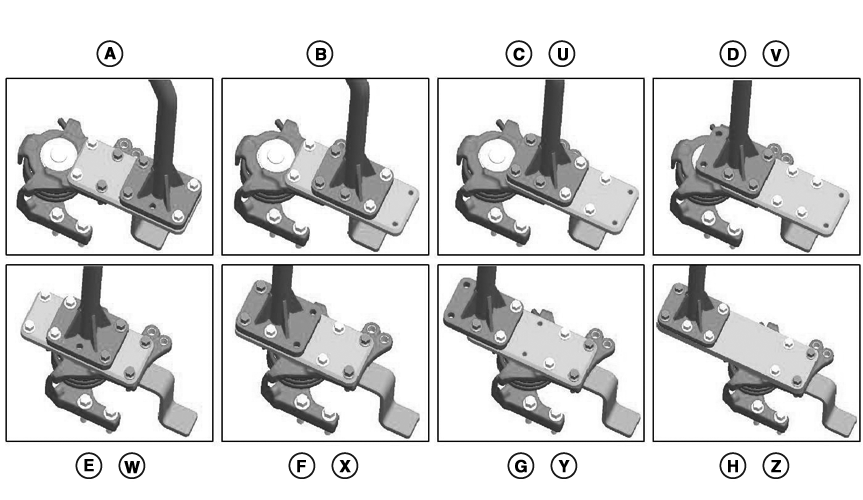

Kotflügelhalterung und Kotflügelanschlag in die empfohlenen Stellungen bringen, um eine Beschädigung des Kotflügels durch Berührung mit dem Rad oder der Motorhaube zu vermeiden.

RXA0112131-UN-04APR11

HINWEIS: Bei den folgenden Stellungen handelt es sich lediglich um Empfehlungen. Je nach Reifengröße, Kotflügelgröße und Position der Lenkanschläge, müssen die Kotflügel möglicherweise abweichend von den nachstehenden empfohlenen Stellungen zusätzlich eingestellt werden.

Stellungen der Anschläge

HINWEIS: Bei den folgenden Stellungen handelt es sich lediglich um Empfehlungen. Je nach Reifengröße, Kotflügelgröße und Position der Lenkanschläge, müssen die Kotflügel möglicherweise abweichend von den nachstehenden empfohlenen Stellungen zusätzlich eingestellt werden.

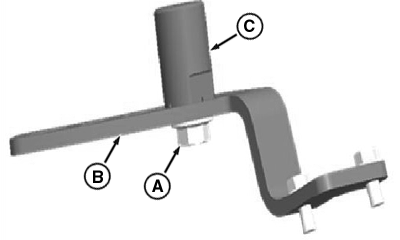

RXA0112135-UN-07JAN11

A - Sechskantschraube

B - Halterung

C - Stopfen

Der Anschlag (C) kann bei Verschleiß ersetzt werden.

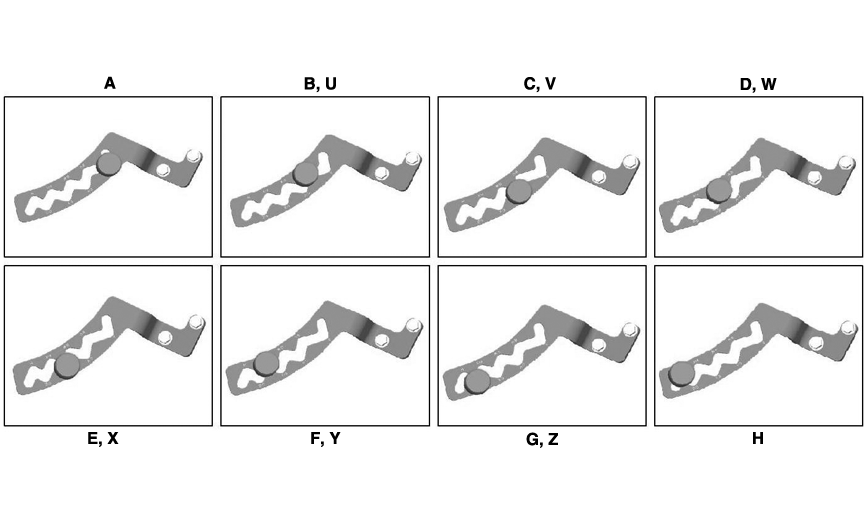

Möglicherweise müssen Einstellungen vorgenommen werden, wenn der Kotflügel in engen Kurven die Motorhaube berührt. Anschlag (C) zur Achse hin, von Stellung G zu Stellung A verschieben, um den Abstand zwischen Kotflügel und Motorhaube zu vergrößern.

Möglicherweise müssen Einstellungen vorgenommen werden, wenn der Reifen in engen Kurven den Kotflügel berührt. Anschlag (C) von der Achse weg, von Stellung A zu Stellung G verschieben, um den Abstand zwischen Reifen und Kotflügel zu vergrößern.

RXA0112126-UN-31MAR11
