Einstellen und Festziehen der Hinterräder — Naben in verstärkter Ausführung mit zwölf Sechskantschrauben

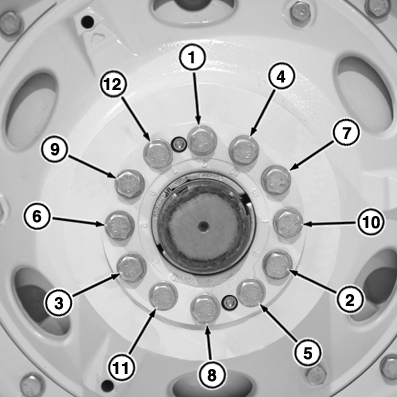

RXA0090157-UN-08AUG06

12 verstärkte Antriebsrad-Sechskantschrauben

ACHTUNG: Verletzungen vermeiden. Beim Einstellen der Räder NIEMALS den Motor laufen lassen, wenn ein Gang eingelegt ist. Die Räder mit Bodenkontakt könnten die abgestützten Räder von den Stützen ziehen.

Den Traktor niemals in Betrieb nehmen, wenn Felgen, Räder oder Naben lose sind.

WICHTIG: Die Traktoren haben verstärkte Antriebsräder und Naben mit 12 Sechskantschrauben. Nummern mit der korrekten Anzugsreihenfolge sind in die Radnabe eingegossen.

Das Verfahren genau befolgen. Anderenfalls kann die Hülse oder das Gussrad beschädigt werden.

WICHTIG: Lack, Schmierfett, Beläge, Rost oder Schmutz vollständig von Achswellen, Sechskantschrauben und Gewinden entfernen, bevor die Hülsen und Gussräder angeordnet und angebracht werden. KEIN Schmiermittel auf Sechskantschrauben, Gewinde, Räder oder Achse auftragen.

1. Den Traktor auf ebener Standfläche anheben und unfallsicher abstützen.

2. Die Hülsen-Sechskantschrauben (1—12) gerade soweit lösen (ohne sie zu entfernen), dass das Rad bewegt werden kann.

   WICHTIG: Die beiden Inbusschrauben nicht lösen oder entfernen. Andernfalls kann das Rad klemmen oder beschädigt werden.

3. ACHTUNG: Hebezeug, Stützräder oder eine geeignete Hebevorrichtung verwenden, um die Räder sicher auf die Achse zu schieben und einzustellen, um mögliche Verletzungen zu vermeiden.

   Wird die Anzugsreihenfolge und das Verfahren zum Anziehen der Schrauben nicht genau befolgt, führt dies zu Beschädigung der Radhülsen und möglicherweise zu Verletzungen. Es ist äußerst wichtig, dass die Radschrauben mit dem richtigen Drehmoment angezogen und wiederholt nachgezogen werden.

   Das Rad in die gewünschte Stellung bringen.

4. Sechskantschrauben (1—12) in numerischer Anzugsreihenfolge anziehen, bis sie das anfängliche Drehmoment einhalten. Sicherstellen, dass das Rad senkrecht zur Achse steht.

   Prüfpunkt	Maß	Spezifikation
   Radschrauben	Anfängliches Drehmoment	405 Nm 300 lb-ft

5. Sechskantschrauben (1—12) in numerischer Reihenfolge bis zum endgültigen vorgeschriebenen Anzugsmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Radschrauben	Endgültiges Drehmoment	610 Nm 450 lb-ft

6. WICHTIG: Beim Anziehen der Hülse können sich einige der Hülsen-Sechskantschrauben lösen. Sternförmig nummerierte Anzugreihenfolge wiederholen, bis ALLE Hülsen-Sechskantschrauben das richtige Anzugsmoment haben. Wird das Verfahren nicht genau befolgt, führt dies zu Geräteschäden und möglicherweise zu Verletzungen.

   Den unbeladenen Traktor mindestens vier Mal in einer großen 8 fahren. Danach die Sechskantschrauben in der angegebenen numerischen Reihenfolge bis zum endgültigen Drehmoment von 610 Nm (450 lb-ft) anziehen.

7. WICHTIG: Die Hülsenschrauben der Räder müssen immer mit dem vorgeschriebenen Drehmoment angezogen sein. Wenn der Traktor betrieben wird, während Radhülsen lose sind oder Sechskantschrauben mit zu geringem Drehmoment angezogen sind, kann dies dazu führen, dass Radhülsen und Gussräder ersetzt werden müssen.

   Die Sechskantschrauben nach 3 BETRIEBSSTUNDEN, 10 BETRIEBSSTUNDEN und während der ersten Betriebswoche TÄGLICH mit dem festgelegten Drehmoment nachziehen (oder solange, bis sich die Sechskantschrauben bei dem angegebenen Drehmoment nicht mehr drehen).
