Einstellen und Festziehen der Stahl-Hinterräder — Gussnaben

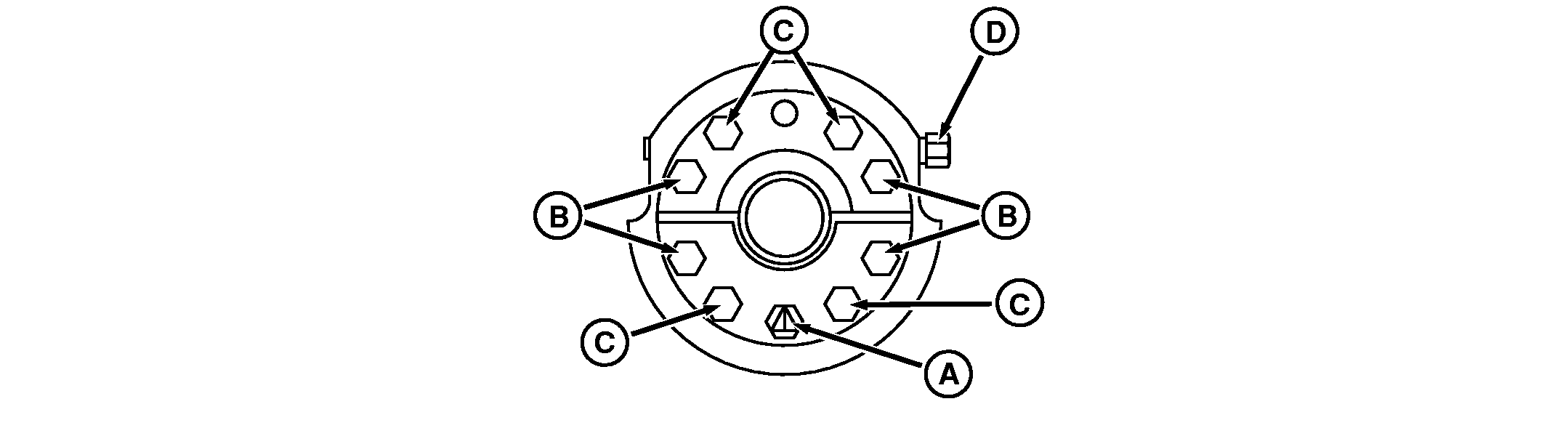

RXA0059686-UN-11MAR02

A - Untere Naben-Mittensechskantschraube

B - Äußere Nabenhülsen-Sechskantschrauben

C - Innere Abdrück-Sechskantschrauben

D - Einstellsechskantschraube

ACHTUNG: Verletzungen vermeiden. Den Motor NIEMALS bei eingelegtem Gang und angehobenen Hinterrädern betreiben. Bei Traktoren mit Frontantrieb können die Vorderräder die Hinterräder von der Stütze ziehen. Der Frontantrieb muss ausgeschaltet und das Getriebe in Neutralstellung sein, um die Achse drehen zu können.

1. Traktor auf ebenem Untergrund anheben und Räder so drehen, dass die Verzahnung der Achse nach oben zeigt.

2. Mittlere Sechskantschraube der unteren Nabe (A) von Befestigungsmutter abschrauben und äußere Nabenhülsenschrauben (B) lösen.

   HINWEIS: Mit einem schweren Hammer auf das Achsende schlagen und Kriechöl verwenden, falls die Hülsen festsitzen.

3. Innere Abziehschrauben (C) der oberen und unteren Nabenhülse nach Bedarf anziehen, um die Hülsen zu lösen.

4. HINWEIS: Beim Einstellen der Hinterräder die Spurweitenbegrenzung beachten.

   Einstellschraube (D) drehen, um das Rad in die gewünschte Stellung zu schieben.

5. Abziehschrauben (C) bis zum Anschlag lösen.

   ACHTUNG: Verletzungen vermeiden. Wird das Verfahren zum Anziehen der Schrauben nicht richtig ausgeführt, können Verletzungen oder Geräteschäden die Folge sein. Es ist äußerst wichtig, dass die Radschrauben nachgezogen werden.

6. Nabenhülsenschrauben (B) mit dem anfänglichen Drehmoment anziehen. Hierbei mit der mittleren Schraube der unteren Hülse anfangen, anschließend die restlichen Schrauben über Kreuz anziehen.

7. Die Schrauben in derselben Reihenfolge mit dem vorgeschriebenen sekundären Drehmoment anziehen.

8. Den Traktor mindestens 100 m (100 yd) weit fahren, dann die Sechskantschrauben mit dem endgültigen vorgeschriebenen Drehmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Radnabenhülsen-Sechskantschrauben
   Anfänglich	Drehmoment	204 Nm (150 lb-ft)
   Hand	Drehmoment	410 Nm (300 lb-ft)
   Letzte Stufe	Drehmoment	600 Nm (445 lb-ft)

   WICHTIG: Beim Anziehen der Hülse können sich einige der Hülsen-Sechskantschrauben lösen. Die sternförmige Anzugsreihenfolge wiederholen, bis ALLE Hülsen-Sechskantschrauben das richtige Drehmoment einhalten. Wird das Verfahren nicht genau befolgt, führt dies zu Geräteschäden und möglicherweise zu Verletzungen.

9. Die Sechskantschrauben nach 3 BETRIEBSSTUNDEN, 10 BETRIEBSSTUNDEN und während der ersten Betriebswoche TÄGLICH nachziehen; danach alle 250 Betriebsstunden.
