Anschließen/Trennen von Hydraulikschläuchen — mittig montiertes Ventil oder Vorderseite des Traktors (falls vorhanden)

ACHTUNG:

RXA0116811-UN-05MAY11

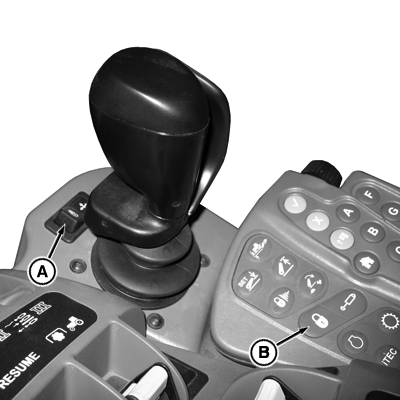

Elektrohydraulische Einhebelsteuerung

RXA0116815-UN-05MAY11

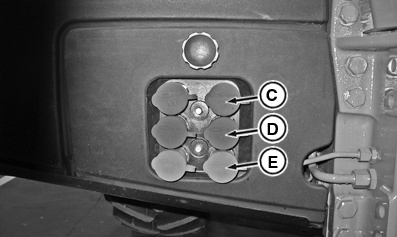

Mittig montierte Anschlüsse

RXA0116817-UN-05MAY11

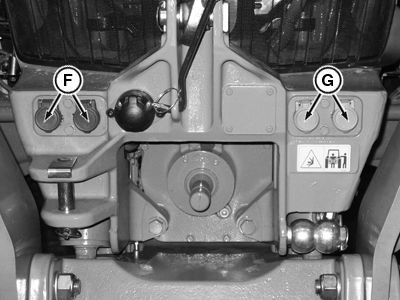

Anschlüsse für Frontkraftheber

A - Transportsperre - Einhebelsteuerung

B - Transportsperre - ZSGs

C - Mittig montiertes ZSG XIII

D - Mittig montiertes ZSG XII

E - Mittig montiertes ZSG XI

F - Vorderes ZSG XII

G - Vorderes ZSG XIII

WICHTIG: Hydraulikschläuche können durch mechanische Beeinträchtigungen, Knickstellen, Alterung und Witterungseinflüsse beschädigt werden. Schläuche in regelmäßigen Zeitabständen überprüfen.

Schmutz, Staub oder andere Fremdkörper können das Hydrauliksystem beschädigen. Hydraulikschläuche und Zusatzsteuergeräte gründlich reinigen, bevor das Anbaugerät an den Traktor angeschlossen wird.

HINWEIS: Die Bedienung der hydraulischen Anschlüsse vorne am Traktor und/oder am mittig montierten Ventil (falls vorhanden) erfolgt über eine elektrohydraulische Einhebelsteuerung. Verfügbare optionale Ausrüstung: Lader oder Frontkraftheber mit Hydraulikanschlüssen.

1. Transportsperre (A und B) aktivieren.

2. Staubkappen/Stopfen reinigen.

3. Staubkappen/Stopfen abziehen, um die Anschlüsse freizulegen.

4. Schläuche fest in die Anschlüsse drücken.

   • Bei Traktoren, die mit Lader ausgestattet sind, siehe die Betriebsanleitung des Laders, um die korrekten Schlauchanschlüsse zu identifizieren.



ZSG-Nummer	Farbe	Vordere Funktion
ZSG XI	Grün	Frontkraftheber
ZSG XII	Blau	Vorderer Anschluss für Zusatzsteuergerät
ZSG XIII	Braun	Vorderer Anschluss für Zusatzsteuergerät

WICHTIG: Die Ausfahr- und Einfahrfunktion am mittig montierten Zusatzsteuergeräteblock sind entgegengesetzt zum hinteren Zusatzsteuergeräteblock. Links ist einfahren und rechts ist ausfahren.
