Anziehen der vorderen Radschrauben — Frontantrieb

ACHTUNG:

RW26463-UN-14AUG99

RW26464-UN-25AUG99

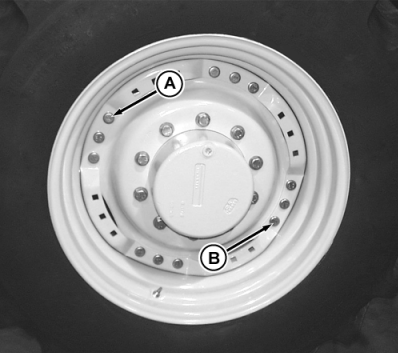

A - Haftsitzbohrung, Rad zu Felge

B - Schlitzpassbohrung, Rad zu Felge

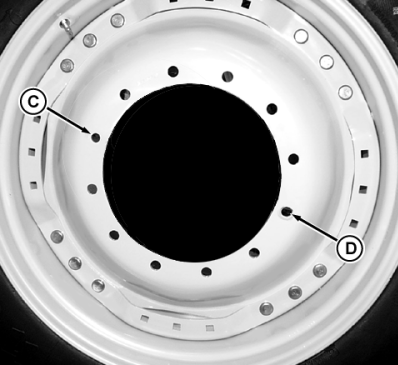

C - Haftsitzbohrung, Scheibe zu Nabe

D - Schlitzpassbohrung, Scheibe zu Nabe

HINWEIS: Sowohl die äußeren als auch die inneren Schraubenlöcher der Scheibe haben eine Haftsitzbohrung und eine Schlitzpassbohrung, die 180° zueinander versetzt sind, um das Rad besser zentrieren zu können.

WICHTIG: Front-Zwillingsreifen sind nicht zugelassen und werden nicht empfohlen für Traktoren mit Standard-Frontantrieb und/oder Traktoren mit TLS™ Plus.

Radscheibe zu Felge

1. Die Schraube in die Haftsitzbohrung (A) eindrehen und mit der Hand festziehen.
2. Die Schraube in die Schlitzpassbohrung (B) eindrehen und mit der Hand festziehen.
3. Die übrigen Schrauben zwischen Radscheibe und Felge anbringen und von Hand festziehen.
4. Alle Schrauben mit dem vorgeschriebenen Anzugsmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Schrauben zur Befestigung der Radscheibe an Felge, Rad mit 8 Positionen (M16-Befestigungsteile)	Drehmoment	300 Nm (225 lb-ft)

   Prüfpunkt	Maß	Spezifikation
   Schrauben zur Befestigung der Radscheibe an Felge, Rad mit 16 Positionen (M22-Befestigungsteile)	Drehmoment	600 Nm (445 lb-ft)

   HINWEIS: Siehe “Bestimmung des Felgentyps” in diesem Abschnitt, wenn die Größe der Befestigungsteile nicht bekannt ist.


WICHTIG: Das Verfahren zum Festziehen der Radschrauben sorgfältig durchführen. Andernfalls kann die Radnabe beschädigt werden.

Radscheibe zu Nabe (Räder mit acht Positionen und mit zwei Positionen)

1. Die Sechskantschraube in die Haftsitzbohrung (C) eindrehen und mit der Hand festziehen.
2. Die Sechskantschraube in die Schlitzpassbohrung (D) eindrehen und mit der Hand festziehen.
3. Die übrigen Sechskantschrauben zum Befestigen der Radscheibe an der Nabe anbringen und von Hand festziehen.
4. Alle Sechskantschrauben mit dem vorgeschriebenen Anzugsmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Schrauben zur Befestigung der Radscheibe an der Nabe	Drehmoment	600 Nm (445 lb-ft)

5. Den Traktor 100 Meter (100 yd) fahren und die Schrauben nachziehen.
6. Die Schrauben nach 3 BETRIEBSSTUNDEN, 10 BETRIEBSSTUNDEN und während der ersten Betriebswoche TÄGLICH nachziehen; danach alle 500 Betriebsstunden.

WICHTIG: Das Verfahren zum Festziehen der Radschrauben sorgfältig durchführen. Andernfalls kann die Radnabe beschädigt werden.
