Ölstand im Achsgehäuse des Frontantriebs prüfen

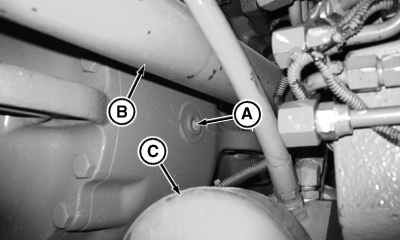

RXA0109452-UN-17AUG10

Links

A - Stopfen

B - Spurstange

C - TLS™ Plus-Druckspeicher

1. Den Traktor auf einer ebenen Fläche abstellen.

2. Stopfen (A) entfernen. Das Öl sollte bis zur Unterseite der Einfüllöffnung reichen.

3. Wenn der Ölstand niedrig ist, den Stopfen (A) entfernen und Öl nachfüllen, bis der Ölstand korrekt ist. John Deere™ Hy-Gard™-Öl wird empfohlen. (Siehe Öl für Gehäuse der Achse mit mechanischem Frontantrieb, Abschnitt “Schmier- und Kühlmittel”.)

4. Rohrdichtmittel mit TEFLON® oder äquivalent auf das Gewinde des Stopfens (A) auftragen.

5. Den Stopfen einschrauben und mit dem vorgeschriebenen Drehmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Stopfen zu Achsgehäuse	Drehmoment	70 Nm (52 lb-ft)
