Lüfterriemen ersetzen

1. HINWEIS:


   RXA0109394-UN-16AUG10

   Motorhaube öffnen

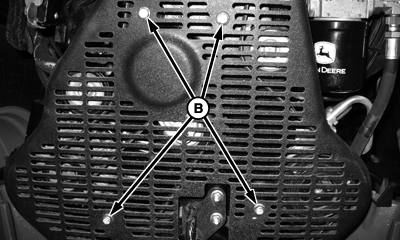

   RXA0109517-UN-19AUG10

   A - Freigabevorrichtung der Motorhaube

   B - Sechskantschrauben

   Der Riemen des Lüfterantriebs ist mit einer automatischen Spannvorrichtung ausgestattet, die keine Einstellung erfordert.

   An Entriegelung (A) ziehen und die Motorhaube öffnen.

---




2. Sechskantschrauben (B) und Riemenschutz entfernen.

3.

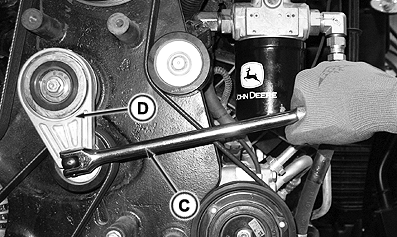

   RXA0118657-UN-25JUL11

   C - 1/2-Zoll-Gelenksteckschlüssel

   D - Riemenspanner

   Den Riemen entspannen; dazu einen 1/2-Zoll-Gelenksteckschlüssel oder Stemmeisen (C) an der Riemenspannvorrichtung (D) ansetzen.

---




4. Während weiterhin Druck mit dem Stemmeisen (C) ausgeübt wird, den Riemen von der Spannvorrichtung (D) abnehmen.

5. Riemen entspannen und vollständig abnehmen.

6. Einen neuen Riemen auf alle Riemenscheiben auflegen, jedoch nicht auf die Spannrolle.

7. Mit einem Stemmeisen die Spannrolle entspannen und Riemen auflegen.

8. Die auf das Stemmeisen ausgeübte Kraft langsam abbauen.

9. Den Schutz anbringen und Motorhaube schließen.

RXA0111135-UN-07OCT10
