Entwässerungsbohrung prüfen

1.
   RXA0109394-UN-16AUG10


   RXA0109396-UN-16AUG10


   RXA0109425-UN-08OCT10

   A - Freigabevorrichtung der Motorhaube

   B - Linke hintere Entriegelungen

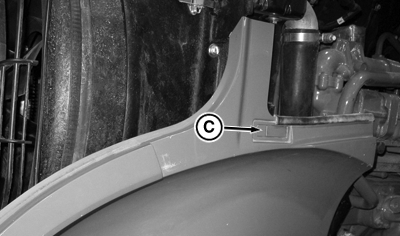

   C - Linke vordere Entriegelungen

   An Entriegelung (A) ziehen und die Motorhaube öffnen.

---

2. Entriegelungstaste (B) drücken und linke hintere Seitenverkleidung entfernen.
3. Entriegelungstaste (C) drücken und linke vordere Seitenverkleidung entfernen.

4.
   RXA0118660-UN-19JUL11

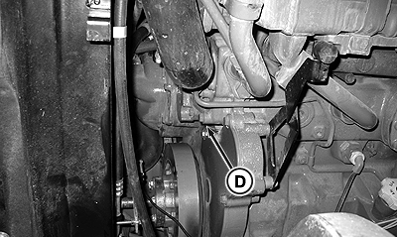

   Vordere linke Motorseite - 9,0 l dargestellt


   RXA0118661-UN-19JUL11

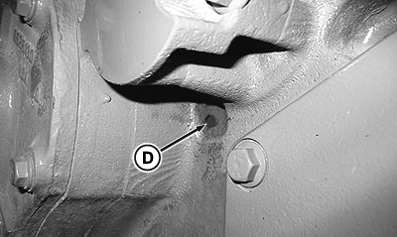

   Motor-Entwässerungsbohrung - 9,0 l dargestellt

   D - Entwässerungsbohrung

   Entwässerungsbohrung (D) auf Öl- oder Kühlmittelleckage prüfen.

---

• Ölundichtigkeit weist auf eine beschädigte hintere Dichtung hin.
• Kühlmittelundichtigkeit weist auf eine beschädigte vordere Dichtung hin.

Wenn eine Undichtigkeit festgestellt wird, den John Deere™ Händler aufsuchen, um die Kühlmittelpumpen-Baugruppe komplett zu ersetzen (Ersatzteile sind nicht lieferbar).
