Einstellen und Festziehen der Hinterräder—Flanschachse

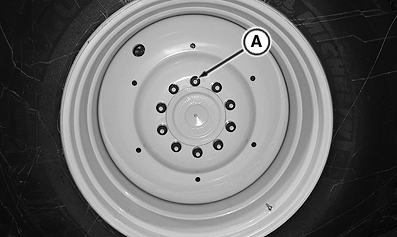

RXA0113849-UN-09FEB11

Flanschachse

A - Schraube, Radscheibe zu Achsflansch

ACHTUNG: Verletzungen vermeiden. Den Traktor niemals mit losen Radschrauben in Betrieb nehmen. Es ist äußerst wichtig, dass die Radschrauben nachgezogen werden.

WICHTIG: Bei Stahlrädern und Flanschachse keine Zwillingsräder mit Schnellspannklammern montieren.

Der Abstand zwischen Seitenfläche des Reifens und Kotflügel muss mindestens 50 mm (1.97 in.) betragen.

Der Abstand zwischen Lauffläche des Reifens und Kotflügel darf nicht kleiner als 60 mm (2.36 in.) sein.

Prüfpunkt	Maß	Spezifikation
Schrauben (A), Radscheibe zu Achsflansch	Drehmoment	610 Nm (450 lb-ft)

Die Spurweite kann durch Versetzen oder Drehen der Felgen eingestellt werden. Zusätzliche Spurweiten werden durch die Verwendung von Distanzstücken erreicht.

Außerdem kann das komplette Rad auf der anderen Seite des Traktors montiert werden; dabei darauf achten, dass die korrekte Laufrichtung der Reifen eingehalten wird.

Nach der Einstellung die Radschrauben mit dem vorgeschriebenen Drehmoment (A) anziehen.

WICHTIG: Alle Radschrauben nach 100 m (328 ft) Fahrt, nach 3 Betriebsstunden und nach 10 Betriebsstunden nachziehen.
