Scheinwerfer am Frontgrill einstellen

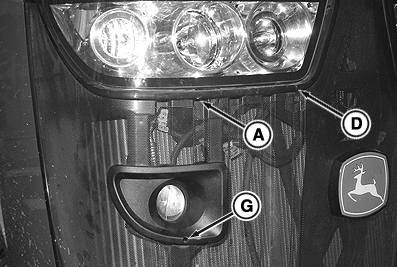

RXA0106698-UN-26FEB10

Rechte Lampen dargestellt

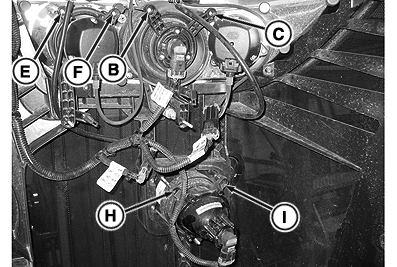

RXA0106696-UN-26FEB10

Rechte Lampen dargestellt

A - Fernlicht-Einstellschraube

B - Einstellschraube, Fernlicht nach oben und innen

C - Einstellschraube, Fernlicht nach oben und außen

D - Einstellschraube für inneren Arbeitsscheinwerfer an der Motorhaube nach unten

E - Einstellschraube für inneren Arbeitsscheinwerfer an der Motorhaube nach oben und innen

F - Einstellschraube für inneren Arbeitsscheinwerfer an der Motorhaube nach oben und außen

G - Abblendlicht-Einstellschraube

H - Einstellschraube, Abblendlicht nach oben und innen

I - Einstellschraube, Abblendlicht nach oben und außen

Zum Einstellen der Scheinwerfer im Frontgrill, nach Bedarf folgende Schritte durchführen.

Für Fernlicht:

1. Einstellschraube (A) nach links drehen, um das Fernlicht nach unten zu richten.

   Einstellschraube (B) nach links drehen, um das Fernlicht nach oben und innen zu richten.

   Einstellschraube (C) nach links drehen, um das Fernlicht nach oben und außen zu richten.

   Für inneren Arbeitsscheinwerfer an der Motorhaube

2. Einstellschraube (D) nach links drehen, um den inneren Arbeitsscheinwerfer an der Motorhaube nach unten zu richten.

   Einstellschraube (E) nach links drehen, um den inneren Arbeitsscheinwerfer an der Motorhaube nach oben und innen zu richten.

   Einstellschraube (F) nach links drehen, um den inneren Arbeitsscheinwerfer an der Motorhaube nach oben und außen zu richten.

   Für Abblendlicht:

3. Einstellschraube (G) nach links drehen, um das Abblendlicht nach unten zu richten.

   Einstellschraube (H) nach links drehen, um das Abblendlicht nach oben und innen zu richten.

   Einstellschraube (I) nach links drehen, um das Abblendlicht nach oben und außen zu richten.

4. Vorgang auf der anderen Seite des Traktors wiederholen.
