Arten von Zusatzgewichten

Gusseiserne Radgewichte und Front-Koffergewichte werden als Zusatzgewichte bevorzugt. Flüssiggewicht in den Reifen sollte nicht verwendet werden, da es eine Versteifung verursacht, die zu unruhigerem Fahrverhalten führt und der Traktor anfälliger wird für “Power Hop” (unkontrolliertes rhythmisches Springen unter schwerer Zuglast). Wenn in den Hinterreifen Flüssiggewicht verwendet wird, müssen alle Reifen auf der Achse auf den gleichen Füllstand gebracht werden, der nicht mehr als 40% betragen darf (Ventilschaft in 4-Uhr-Stellung). Genauere Informationen zur Verwendung von Flüssiggewicht werden später in diesem Abschnitt gegeben.

In einigen Fällen kann es erforderlich oder wünschswert sein, Front- und/oder Heckgewichte zu entfernen. Für Frontgewichte wird dies durch einen Frontkraftheber erleichtert. Zum An- und Abbau von Heckgewichten auf der Außenseite der Räder ist ein Hebezeug oder ein Gabelstapler erforderlich. Der Abbau der Heckgewichte auf der Innenseite der Räder (die im Werk oder beim Händler angebracht wurden) sollte nicht erforderlich sein.

HINWEIS: Das effektive Gewicht auf der Vorderachse ist je nach verwendeter Anbringungsposition (Kraftheber, Kraftheberrahmen oder Fronthalterung) größer, bedingt durch die Hebelwirkung aufgrund des Abstands der Gewichte zur Vorderachse.

Frontgewichte sind in zwei Formen lieferbar— Koffergewichte und große Blockgewichte.

Frontgewichte

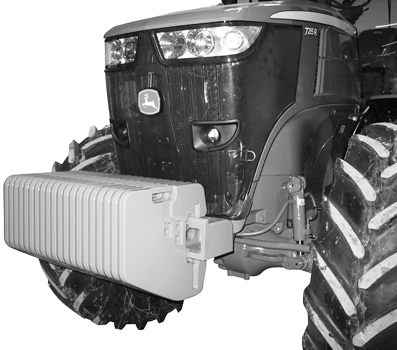

RXA0112535-UN-14DEC10

Koffergewichte an der Fronthalterung

Jedes Koffergewicht wiegt 47 kg (104 lb). Bis zu 24 können an der Frontgewichtshalterung oder an einer Halterung am Frontkraftheberträger angebracht werden.

Standard-Gewichtshalterung

Die Frontgewichtunterstützung bringt effektiv weitere 134% Gewicht auf die Vorderachse und nimmt durch die Hebelwirkung 34% von der Hinterachse.

Multiplikator für Vorderachse = 1,34

Multiplikator für Hinterachse = - 0,34

Ein Gewicht von 124 kg (274 lb) fügt der Vorderachse 1,34 x 124 = 223 kg (492 lb) zu und nimmt der Hinterachse 0,34 x 124 = 42 kg (93 lb).

Halterung am Frontkraftheber

Werden Koffergewichte an einem Frontkraftheber mit Träger wie abgebildet angebracht, sind die Multiplikatoren:

Multiplikator für Vorderachse = 1,37

Multiplikator für Hinterachse = - 0,37

Ein Krafthebergewicht von 365 kg (805 lb) fügt der Vorderachse 1,37 x 365 = 500 kg (1102 lb) zu und nimmt der Hinterachse 0,37 x 365 = 135 kg (298 lb).

Vordere Koffergewichte

Durch vordere Koffergewichte an einer Frontgewichtshalterung oder einer Frontkraftheberhalterung werden effektiv 144% des Gewichtes zur Vorderachse hinzugefügt und, bedingt durch die Hebelwirkung, 44% von der Hinterachse abgezogen.

Multiplikator für Vorderachse = 1,44

Multiplikator für Hinterachse = - 0,44

Ein Koffergewicht von 47 kg (104 lb) fügt der Vorderachse 1,44 x 47 = 68 kg (150 lb) zu und nimmt der Hinterachse 0,44 x 47 = 21 kg (46 lb).

Große Blockgewichte

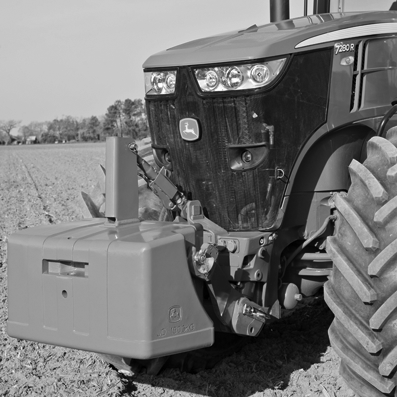

RXA0118626-UN-13JUL11

Großes Blockgewicht (1800 kg dargestellt)

Großes Blockgewicht mit 900 kg (1984 lb) oder 1150 kg (2535 lb)

Durch ein Blockgewicht mit 900 kg (1984 lb) oder 1150 kg (2535 lb) an einer Standard-Frontgewichtshalterung oder einem Frontkraftheber werden effektiv 144% des Gewichts zur Vorderachse hinzugefügt und 44% von der Hinterachse aufgrund der Hebelwirkung abgezogen.

Multiplikator für Vorderachse = 1,44

Multiplikator für Hinterachse = - 0,44

Durch das 900-kg-Blockgewicht (1984 lb) oder das 1150-kg-Blockgewicht (2535 lb) an der Standard-Frontgewichtshalterung werden 1,44 x 900 = 1296 kg (2857 lb) oder 1,44 x 1150 = 1656 kg (3651 lb) der Vorderachse hinzugefügt und 0,44 x 900 = 396 kg (873 lb) oder 0,44 x 1150 = 506 kg (1116 lb) von der Hinterachse abgezogen.

Großes Blockgewicht mit 1500 kg (3307 lb) oder 1800 kg (3968 lb)

Bei direkter Montage am Frontkraftheber sind die Multiplikatoren:

Multiplikator für Vorderachse = 1,46

Multiplikator für Hinterachse = 0,46

Durch das 1500-kg-Blockgewicht (3307 lb) oder das 1800-kg-Blockgewicht (3968 lb) am Frontkraftheber werden 1,46 x 1500 = 2190 kg (4828 lb) oder 1,46 x 1800 = 2628 kg (5794 lb) der Vorderachse hinzugefügt und 0,46 x 1500 = 690 kg (1521 lb) oder 0,46 x 1800 = 828 kg (1825 lb) von der Hinterachse abgezogen.

Hinterradgewichte

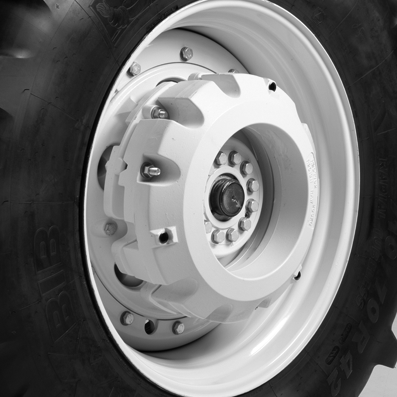

RXA0118628-UN-13JUL11

Radgewicht

Hinterradgewichte sind in den Größen 75 kg (165 lb), 205 kg (452 lb) und 635 kg (1400 lb) lieferbar.

Mit jedem Gewicht wird das tatsächliche Gewicht nur der Hinterachse hinzugefügt; der Vorderachse wird kein Gewicht hinzugefügt.

Frontkraftheber

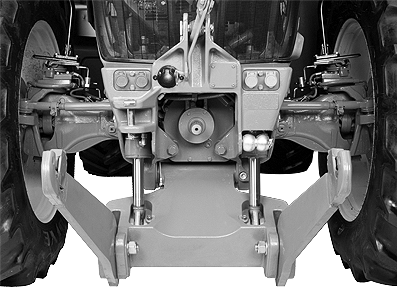

RXA0118880-UN-25JUL11

Frontkraftheber

Wenn der Traktor mit einem Frontkraftheber ausgestattet ist, muss die zusätzliche Vorder- und Hinterachslast aufgrund seines Gewichts bei der Berechnung der Gesamtachslasten berücksichtigt werden. Die in den “Gewichtstabellen für Traktoren ohne Zusatzgewichte” angegebenen Vorder- und Hinterachsgewichte basieren auf Traktoren mit einer Frontgewichtshalterung. Ist ein Frontkraftheber anstelle einer Frontgewichtshalterung montiert, werden zur Berechnung der Achslasten die NETTOSUMMEN der Gewichtsänderungen herangezogen.

	Kraftheber (in den Boden eindringend)	Kraftheber (Heben von Lasten)
NETTOGEWICHT, das der Vorderachse hinzugefügt wird	492 kg (1084 lb)	388 kg (855 lb)
NETTOGEWICHT, das von der Hinterachse abgezogen wird	80 kg (176 lb)	90 kg (198 lb)

HINWEIS: Durch die Hebelwirkung werden durch den Frontkraftheber 80 kg (176 lb) oder 90 kg (198 lb) von der Hinterachse abgezogen.

Frontzapfwelle

Wenn der Traktor mit einer Frontzapfwelle ausgestattet ist, muss die zusätzliche Vorderachslast aufgrund dieses Gewichts bei der Berechnung der Gesamtachslasten berücksichtigt werden. Die in den “Gewichtstabellen für Traktoren ohne Zusatzgewichte” angegebenen Vorder- und Hinterachsgewichte basieren auf Traktoren mit einer Frontgewichtshalterung. Ist eine Frontzapfwelle installiert, werden zur Ermittlung der Achslasten die NETTOSUMMEN der Gewichtsänderungen herangezogen.

NETTOGEWICHT, das der Vorderachse hinzugefügt wird. ..............	225 kg (496 lb)
NETTOGEWICHT, das von der Hinterachse abgezogen wird ..............	38 kg (84 lb)
