Erwärmung des Getriebe-/Hydrauliksystems

RXA0119125-UN-25JUL11

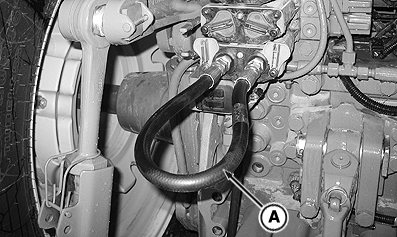

Überbrückungsschlauch an Kupplung des Zusatzsteuergeräts anbringen

RXA0117606-UN-10JUN11

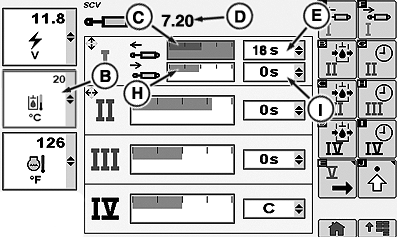

CommandARM-Menütaste → ZSG-Softkey

RXA0117823-UN-10JUN11

RXA0099914-UN-08DEC08

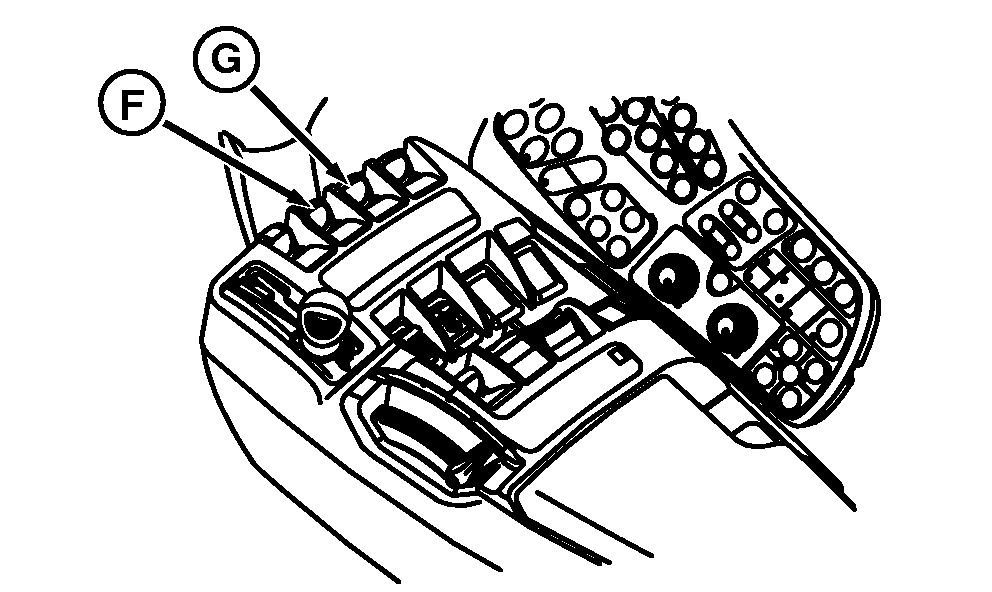

CommandARM

A - Überbrückungsschlauch

B - Temperatur-Anzeige

C - Anzeigebalken für Durchfluss “Ausfahren”

D - Eingabefeld für Durchfluss

E - Dropdown-Feld für Ausfahrzeit

F - Hebel ZSG I

G - Hebel ZSG II

H - Anzeigebalken für Durchfluss “Einfahren”

I - Dropdown-Feld für Einfahrzeit

Den Traktor nicht unter Last betreiben, bevor sich Getriebe und Hydrauliksystem aufgewärmt haben.

1. Überbrückungsschlauch (A) an Kupplungen des Zusatzsteuergeräts I anbringen.

2. Die Taste Menü drücken.

3. ZSG-Softkey drücken.

4. Im linken Bereich des Bildschirms den Bildschirm für Hydrauliktemperatur (B) aktivieren.

5. Anzeigebalken (C) für Durchfluss “Ausfahren” für ZSG I wählen.

6. CommandARM-Daumenrad zum Erhöhen der Einstellwerte für Durchfluss nach rechts drehen oder zum Verringern der Werte nach links. Durchfluss für Ausfahren für ZSG I auf 7.2 (D) einstellen.

7. Pfeile im ZSG I Ausfahrzeitfeld (E) auswählen.

8. Im Pulldown-Menü zu “C” (kontinuierlich) herunterscrollen, dann Taste “Bestätigen” am Kabinenschaltmodul drücken.

9. Hebel des Zusatzsteuergeräts I (F) in Ausfahrstellung ziehen.

10. Anzeigebalken (H) für Durchfluss “Einfahren” für ZSG I wählen.

11. CommandARM-Daumenrad zum Erhöhen der Einstellwerte für Durchfluss nach rechts drehen oder zum Verringern der Werte nach links. Durchfluss für Einfahren für ZSG I auf 7.2 einstellen.

12. Pfeile im ZSG I Einfahrzeitfeld (I) auswählen.

13. Im Pulldown-Menü zu “C” (kontinuierlich) herunterscrollen, dann Taste “Bestätigen” am Kabinenschaltmodul drücken.

14. Zusatzsteuergerät II wie oben beschrieben einstellen. Im CommandCenter die Softkeys zum Aus- und Einfahren von ZSG II wählen und den ZSG II Hebel (G) zum Aufwärmen des Systems ziehen.

15. Getriebe in die PARK-Stellung schalten und den Motor mit 1500 1/min laufen lassen.

16. Linken Bereich mit Bildschirm für Hydrauliktemperatur beobachten, bis die Temperatur 38 °C (100 °F) erreicht.

17. Hebel der Zusatzsteuergeräte I und II zurück in Neutralstellung schalten.

18. Überbrückungsschlauch trennen.
