Verwendung von Stabilisierungsanschlägen

Um das Seitenspiel des Krafthebers möglichst gering zu halten, Stabilisierungsanschläge (A) in der unteren Stellung anbauen.

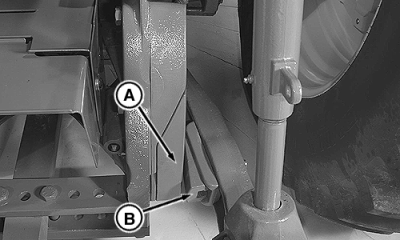

RXA0052493-UN-28MAR01

Stabilisierungsanschläge in unterer Stellung

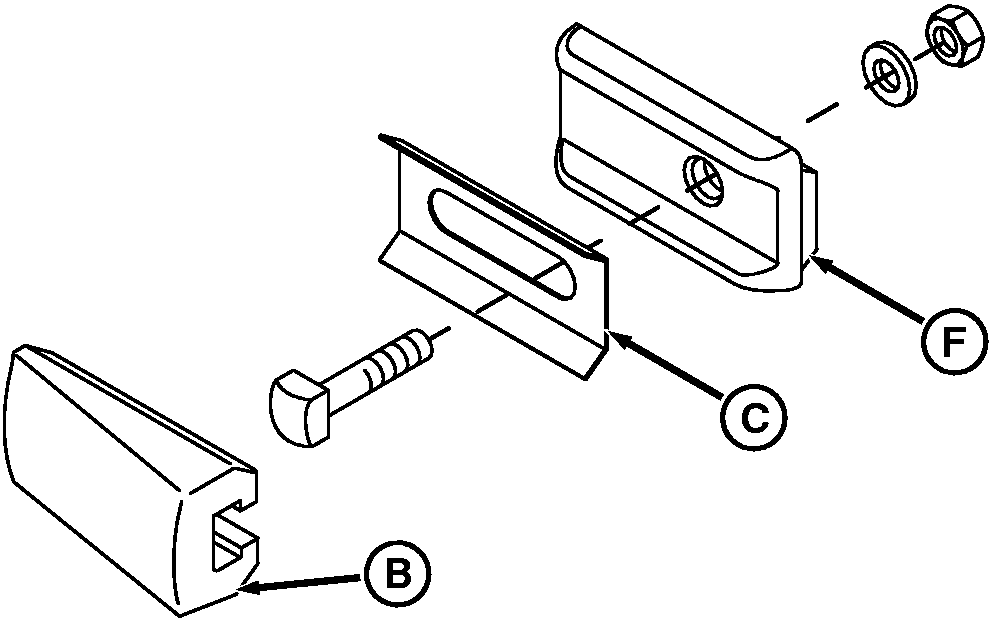

RXA0090041-UN-04AUG06

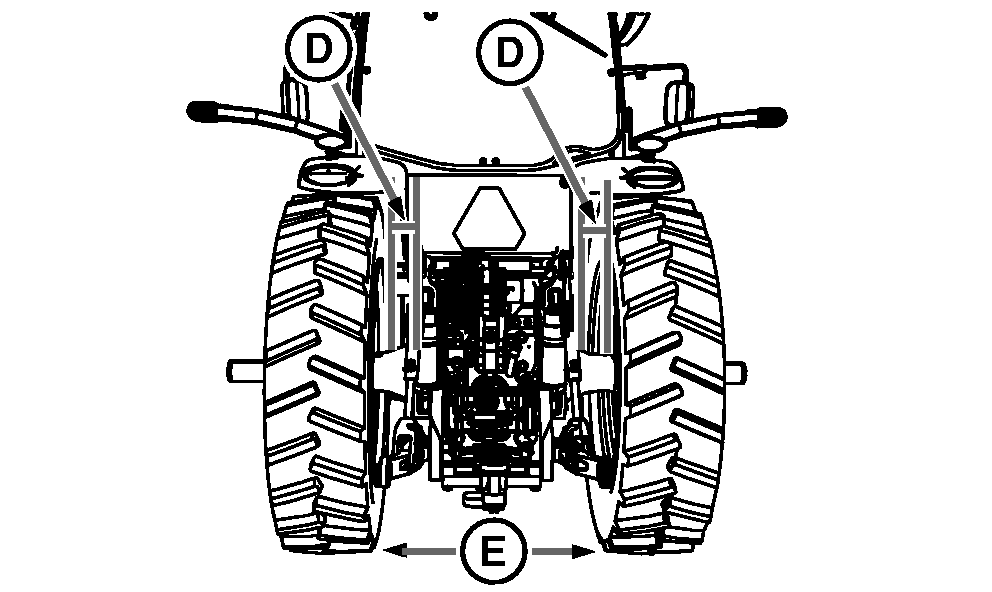

RXA0117508-UN-15JUN11

A - Stabilisierungsanschläge

B - Pufferanschlag

C - Distanzscheibe

D - Abstand zwischen den Reifen und Kabine

E - Abstand zwischen den Reifen

F - Distanzstück

Stopper (B) anpassen, indem die Sicherungsmutter gelockert und nach vorne oder hinten geschoben wird, um das seitliche Spiel nach Bedarf zu begrenzen.

Um bei abgesenktem Kraftheber Seitenspiel zu ermöglichen, die Stabilisierungsanschläge (A) in oberer Stellung einbauen. Bei angehobenem Kraftheber wird seitliches Spiel verhindert.

HINWEIS: Nach Bedarf Distanzscheiben verwenden, um gewünschte Seitenstabilisierung zu erhalten. Die Scheiben können beim John Deere™ Händler erworben werden.

Falls der Stopper nicht genügend Einstellmöglichkeiten zum Entfernen des Seitenspiels aufweist, können nach Bedarf Distanzscheiben (C) zwischen Stopper (B) und Distanzstück (F) eingesetzt werden.

WICHTIG: Die Reifen müssen einen Mindestabstand (D) von 25 mm (1 in.) zu den Kotflügeln haben. Um eine Berührung mit den Unterlenkern zu vermeiden, muss folgender Abstand (E) zwischen den Reifen vorhanden sein:

• Kraftheber der Kategorie 3N — 1,09 m (43 in.)
• Kraftheber der Kategorie 3 — 1,17 m (46 in.)

Umstellen auf Kategorie 3 oder 3N

Traktoren sind werkseitig mit einem Schnellkuppler für Kategorie-3-Anwendungen ausgestattet. Für die Umstellung auf Kategorie 3N, Distanzstück (F) an der Aussenseite des Unterlenkers anbringen.
