Einstellung des Super-Komfort-Sitzes

RXA0110725-UN-11FEB11

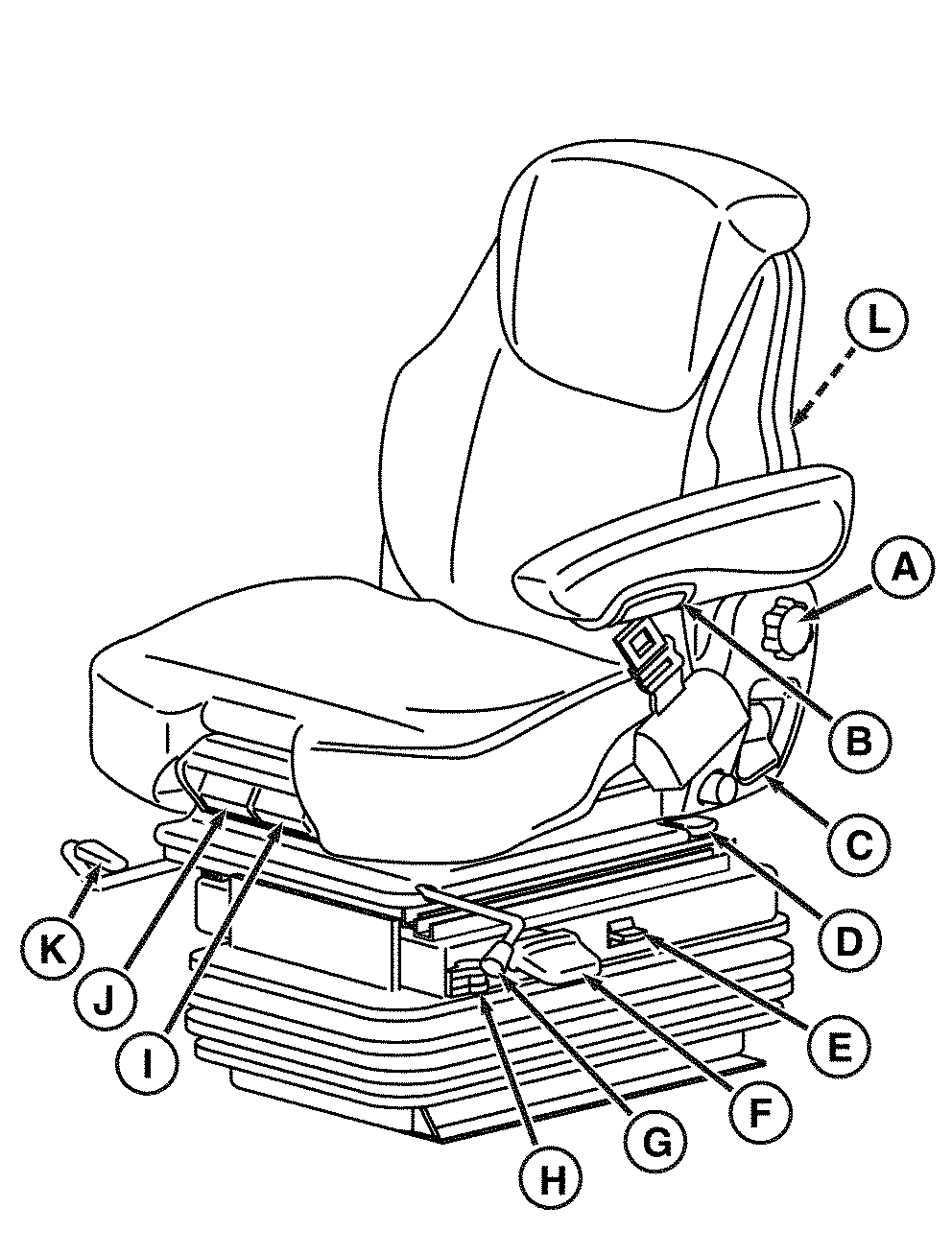

Super-Komfort-Sitz

Armlehnenhöhen-Einstellknopf (A) - im Gegenuhrzeigersinn drehen, um die Armlehne zu heben/senken. Zum Verriegeln in der gewünschten Stellung nach rechts drehen.

Armlehnenneigungs-Einstellknopf (B) - Knopf drehen, um Armlehnenwinkel einzustellen.

Rückenlehnenwinkel-Einstellgriff (C) - zum Kippen der Rückenlehne.

Seitliches Horizontal-Dämpfungselement (D) - Am Griff nach vorne drücken, um die linke und rechte Sitzdämpfung zu entriegeln. Griff nach hinten ziehen, um den Sitz in seiner Stellung zu arretieren.

Griff für Höhen- und Gewichteinstellung (E) - Schlüssel auf Stellung “EIN” drehen. Den Sitz in die unterste Stellung absenken und den Einstellhebel kurz anheben. Der Sitz geht automatisch in die mittlere Federungshöhe, basierend auf dem Gewicht des Fahrers. Vom Fahrer bevorzugte weitere Einstellungen können vorgenommen werden.

Griff für vertikale Dämpfungseinstellung (F) - es gibt 5 Dämpfungsstellungen. Die geringste Dämpfung erfolgt, wenn sich der Hebel in der vorderen Stellung befindet. Die meiste Dämpfung erfolgt, wenn sich der Hebel in der hinteren Stellung befindet. Den Hebel zu Anfang in die mittlere Stellung bringen. Für weniger Bewegung des Sitzes, den Hebel nach hinten stellen, um die Dämpfung zu erhöhen. Wenn die Federung zu hart ist, den Hebel nach vorne stellen, um die Dämpfung zu verringern. Die Sitzfederung sollte niemals an den Endanschlägen anschlagen, die Dämpfung erhöhen, um den Kontakt mit den Endanschlägen zu verhindern.

Griff für Sitzdrehung (G) - Griff nach oben ziehen, damit der Sitz gedreht werden kann. Durch Hinunterdrücken des Griffs wird der Sitz arretiert. Der Sitz kann um 20° nach rechts und um 10° nach links gedreht werden. Der Sitz kann in Schritten von 10° arretiert werden.

Horizontalverstellungs-Veriegelungsgriff (H) - Griff nach hinten ziehen, um den Fahrersitz nach vorn oder hinten zu verschieben. Griff nach vorne drücken, um den Sitz in seiner Stellung zu arretieren.

Griff zur Einstellung des Sitzkissenwinkels (I) - Griff nach oben ziehen, um die Vorderkante des Sitzkissens zu heben/senken.

Sitztiefen-Einstellgriff (J) - Griff nach oben ziehen, um das Sitzkissen aus-/einzufahren.

Griff zur Horizontalverstellung (K) - Ermöglicht die Verschiebung der gesamten Sitzbaugruppe nach vorn oder hinten.

Einstellknopf für Lendenwirbelstütze (L) - Knopf im Uhrzeigersinn drehen, um die Stütze im Lendenwirbelbereich zu verstärken. Nach links drehen, um die Stütze im Lendenwirbelbereich zu reduzieren.

WICHTIG: Den Motor abstellen bevor der Sitz gedreht wird. Versehentliches Berühren von Bedienelementen kann Funktionen des Traktors oder des Anbaugeräts auslösen.
