Manuelle Programmierung einer Sequenz bei stehendem Traktor

RXA0110773-UN-09SEP10

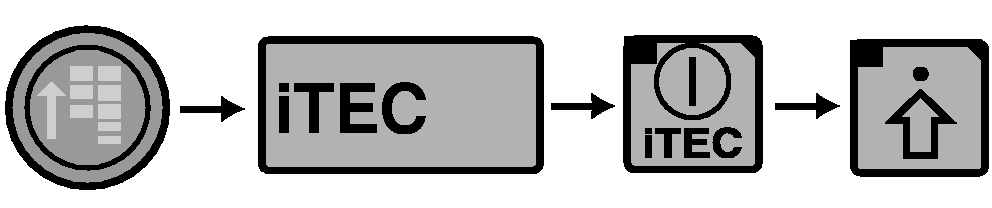

CommandARM-Menütaste→ iTEC-Softkey → Softkey “iTEC EIN/AUS” → Softkey “Erweiterte Einstellungen”

RXA0108920-UN-29JUL10

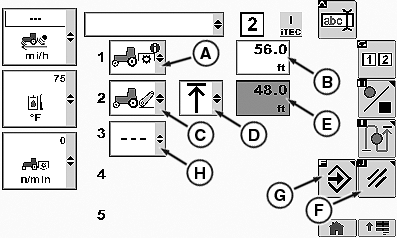

iTEC-Seite “Bearbeiten”

RXA0109992-UN-20AUG10

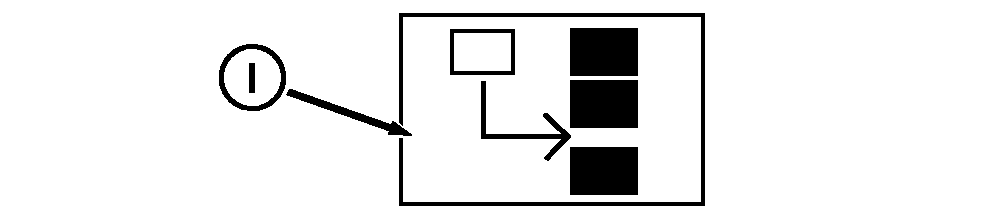

Funktion einfügen

A - Erste Funktion

B - Erste Funktion, Eingabefeld für Wegstrecke

C - Zweite Funktion

D - Betrieb

E - Zweite Funktion, Eingabefeld für Wegstrecke

F - Softkey Abbrechen

G - Softkey für Speichern/Eingabe

H - Funktion löschen

I - Funktion einfügen

1. HINWEIS: Wurde eine Anbaugerätebezeichnung nicht eingegeben oder muss sie geändert werden, siehe Bezeichnung der Ausrüstung eingeben oder bearbeiten in diesem Abschnitt der Betriebsanleitung.

   Die Taste Menü drücken.

2. iTEC-Softkey drücken.

3. Zum Einschalten von iTEC iTEC-EIN/AUS-Softkey drücken.

4. Softkey “Erweiterte Einstellungen” drücken.

   HINWEIS: Siehe “Beschreibung und Anzeige” in diesem Abschnitt der Betriebsanleitung wegen einer vollständigen Liste der verfügbaren Funktionen. Zum Löschen einer Funktion (H) auswählen. Zum Einfügen einer Funktion in eine Sequenz (I) auswählen.

5. Dropdown-Feld (A) für erste Funktion auswählen.

6. Funktion auswählen, beispielsweise “Zapfwelle EIN”.

7. Da für Zapfwelle EIN kein Arbeitsvorgang ausgewählt werden kann, Eingabefeld (B) für Wegstrecke auswählen.

8. Dropdown-Feld (C) für zweite Funktion auswählen und dann die Funktion (z. B. Kraftheber) auswählen.

9. Dropdown-Feld (D) für Arbeitsvorgang auswählen.

10. Eingabefeld (E) auswählen.

11. Weitere Funktionen, Operationen und Strecken laden - bis zu 20 Funktionen.

    HINWEIS: Zum Abbrechen einer Sequenz Softkey (F) betätigen.

    Nach dem Betätigen des Softkeys für Speichern/Eingabe, wird die Sequenz aufsteigend nach Wegstrecken sortiert, d. h. in der nebenstehenden Abbildung wird die zweite Funktion mit einer Wegstrecke von 48 ft. als erste Funktion aufgelistet. Die abgebildete Funktion “Zapfwelle ein”, die bei 56 ft. beginnt, wird dann die zweite Funktion auf der Seite.

12. Wenn die Sequenz vollständig ist, Softkey (G) für Speichern/Eingabe betätigen, um das Programm zu speichern.
