Installation des composants de système GreenStar

IMPORTANT: Ce véhicule utilise un ou plusieurs réseaux de bus CAN. Le branchement d'appareils non autorisés sur le(s) réseau(x) du véhicule peut provoquer une baisse d'efficacité ou un fonctionnement incorrect de la machine. De plus, les appareils non agrées qui tentent de contrôler des fonctions du tracteur ne doivent pas être branchés sur le réseau d'équipements (ISOBUS).

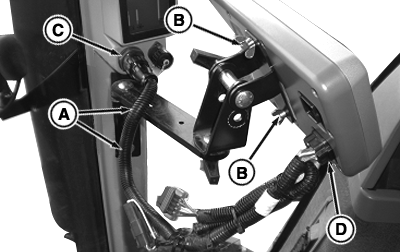

RXA0104665-UN-10SEP09

Fixer le support sur le montant d'angle

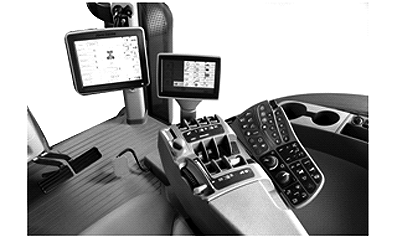

RXA0109995-UN-20AUG10

Vue de face de la console GreenStar

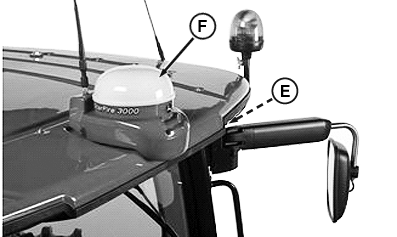

RXA0109999-UN-20AUG10

Brancher le récepteur StarFire

A - Fixations de montant d'angle

B - Écrous à ailettes (2)

C - Connecteur de montant d'angle GreenStar

D - Connecteur de la console GreenStar

E - Connecteur du récepteur StarFire

F - Récepteur StarFire

1. Fixer le support sur les fixations (A) du montant d'angle.

2. Fixer l'affichage sur le support avec les écrous à ailettes (B) (fournis avec l'affichage).

3. Brancher le faisceau au connecteur (C) du montant d'angle et amener le connecteur de la console GreenStar (D) vers l'arrière de la console.

4. Positionner la console de sorte qu'elle soit facilement accessible et qu'elle ne gêne pas la vue du conducteur.

5. Brancher le connecteur du récepteur StarFire (E) sur le récepteur StarFire (F).

   NOTE: Pour le faisceau d'adaptation compatible, consulter le concessionnaire John Deere.
