Couples de serrage pour boulonnerie US

TS1671-UN-01MAY03

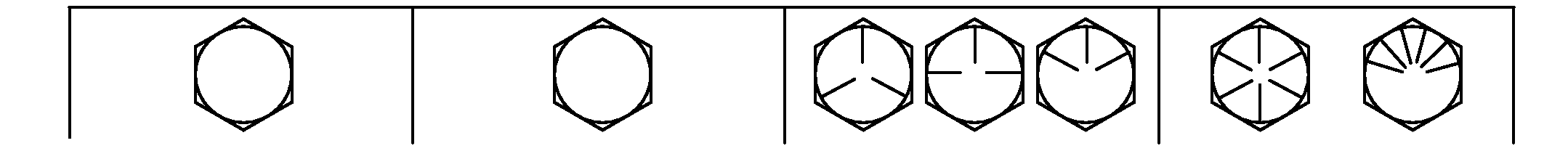

Taille de la boulonnerie	Classe SAE 11				Classe SAE 22				Classe SAE 5, 5.1 ou 5.2				Classe SAE 8 ou 8.2
	Tête hexagonale3		Embase4		Tête hexagonale3		Embase4		Tête hexagonale3		Embase4		Tête hexagonale3		Embase4
	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in
1/4	3,1	27.3	3,2	28.4	5,1	45.5	5,3	47.3	7,9	70.2	8,3	73.1	11,2	99.2	11,6	103
													N·m	lb·ft	N·m	lb·ft
5/16	6,1	54.1	6,5	57.7	10,2	90.2	10,9	96.2	15,7	139	16,8	149	22,2	16.4	23,7	17.5
									N·m	lb·ft	N·m	lb·ft
3/8	10,5	93.6	11,5	102	17,6	156	19,2	170	27,3	20.1	29,7	21.9	38,5	28.4	41,9	30.9
					N·m	lb·ft	N·m	lb·ft
7/16	16,7	148	18,4	163	27,8	20.5	30,6	22.6	43	31.7	47,3	34.9	60,6	44.7	66,8	49.3
	N·m	lb·ft	N·m	lb·ft
1/2	25,9	19.1	28,2	20.8	43,1	31.8	47	34.7	66,6	49.1	72,8	53.7	94	69.3	103	75.8
9/16	36,7	27.1	40,5	29.9	61,1	45.1	67,5	49.8	94,6	69.8	104	77	134	98.5	148	109
5/8	51	37.6	55,9	41.2	85	62.7	93,1	68.7	131	96.9	144	106	186	137	203	150
3/4	89,5	66	98	72.3	149	110	164	121	230	170	252	186	325	240	357	263
7/8	144	106	157	116	144	106	157	116	370	273	405	299	522	385	572	422
1	216	159	236	174	216	159	236	174	556	410	609	449	785	579	860	634
1-1/8	305	225	335	247	305	225	335	247	685	505	751	554	1110	819	1218	898
1-1/4	427	315	469	346	427	315	469	346	957	706	1051	775	1552	1145	1703	1256
1-3/8	564	416	618	456	564	416	618	456	1264	932	1386	1022	2050	1512	2248	1658
1-1/2	743	548	815	601	743	548	815	601	1665	1228	1826	1347	2699	1991	2962	2185
Les valeurs nominales des couples de serrage ne s'appliquent qu'à un usage général avec une précision de clé de serrage supposée de 20%, obtenue par exemple avec une clé dynamométrique manuelle. Ces valeurs NE sont PAS applicables aux cas particuliers où un couple ou des instructions de serrage différents sont donnés. Pour les écrous de blocage, les éléments de fixation en acier inoxydable ou les écrous de boulons en U, se reporter aux instructions de serrage correspondantes.									Remplacer les éléments de fixation par des éléments de la même classe ou de classe supérieure. En cas d'utilisation d'éléments de fixation de classe supérieure, appliquer le couple de serrage d'origine.
S’assurer que le filetage des éléments de fixation est propre. Appliquer une fine couche d'huile Hy-Gard™ ou équivalente sous la tête et sur le filetage de l'élément de fixation, comme montré sur l'illustration ci-dessous. Utiliser l'huile avec parcimonie pour éviter tout risque de blocage hydraulique dÛ à de l'huile excessive accumulée dans des trous borgnes. Veiller à bien engager le filetage.
