Couples de serrage pour boulonnerie métrique

TS1742-UN-31MAY18

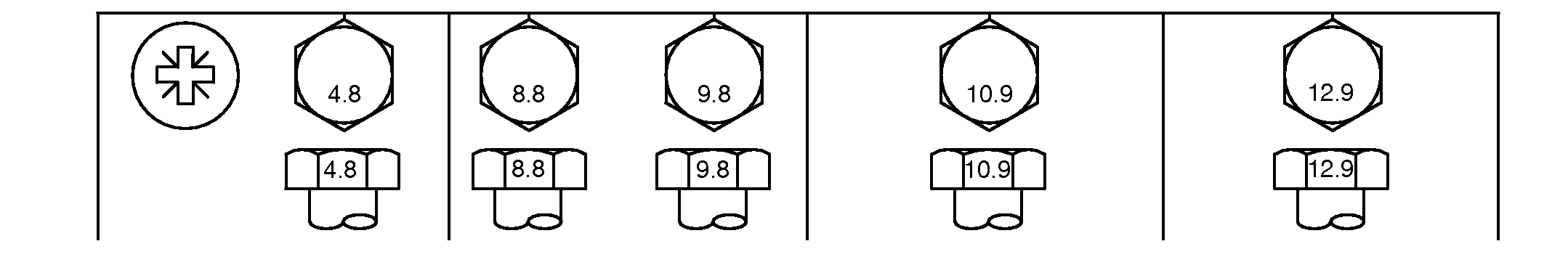

Taille de la boulonnerie	Classe 4.8				Classe 8.8 ou 9.8				Classe 10.9				Classe 12.9
	Tête hexagonale1		Embase2		Tête hexagonale1		Embase2		Tête hexagonale1		Embase2		Tête hexagonale1		Embase2
	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in
M6	3,6	31.9	3,9	34.5	6,7	59.3	7,3	64.6	9,8	86.7	10,8	95.6	11,5	102	12,6	112
									N·m	lb·ft	N·m	lb·ft	N·m	lb·ft	N·m	lb·ft
M8	8,6	76.1	9,4	83.2	16,2	143	17,6	156	23,8	17.6	25,9	19.1	27,8	20.5	30,3	22.3
			N·m	lb·ft	N·m	lb·ft	N·m	lb·ft
M10	16,9	150	18,4	13.6	31,9	23.5	34,7	25.6	46,8	34.5	51	37.6	55	40.6	60	44.3
	N·m	lb·ft
M12	—	—	—	—	55	40.6	61	45	81	59.7	89	65.6	95	70.1	105	77.4
M14	—	—	—	—	87	64.2	96	70.8	128	94.4	141	104	150	111	165	122
M16	—	—	—	—	135	99.6	149	110	198	146	219	162	232	171	257	190
M18	—	—	—	—	193	142	214	158	275	203	304	224	322	245	356	263
M20	—	—	—	—	272	201	301	222	387	285	428	316	453	334	501	370
M22	—	—	—	—	365	263	405	299	520	384	576	425	608	448	674	497
M24	—	—	—	—	468	345	518	382	666	491	738	544	780	575	864	637
M27	—	—	—	—	683	504	758	559	973	718	1080	797	1139	840	1263	932
M30	—	—	—	—	932	687	1029	759	1327	979	1466	1081	1553	1145	1715	1265
M33	—	—	—	—	1258	928	1398	1031	1788	1319	1986	1465	2092	1543	2324	1714
M36	—	—	—	—	1617	1193	1789	1319	2303	1699	2548	1879	2695	1988	2982	2199
Les valeurs nominales des couples de serrage ne s'appliquent qu'à un usage général avec une précision de clé de serrage supposée de 20%, obtenue par exemple avec une clé dynamométrique manuelle. Ces valeurs NE sont PAS applicables aux cas particuliers où un couple ou des instructions de serrage différents sont donnés. Pour les écrous de blocage, les éléments de fixation en acier inoxydable ou les écrous de boulons en U, se reporter aux instructions de serrage correspondantes.									Remplacer les éléments de fixation par des éléments de la même classe ou de classe supérieure. En cas d'utilisation d'éléments de fixation de classe supérieure, appliquer le couple de serrage d'origine.

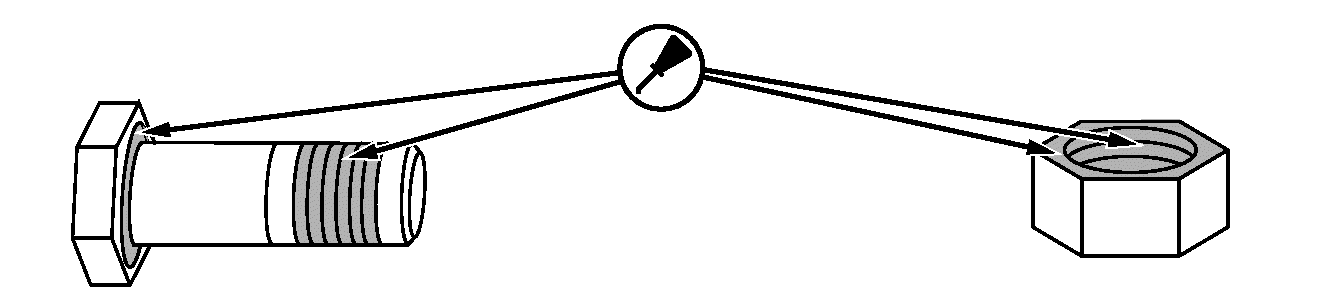

S’assurer que le filetage des éléments de fixation est propre. Appliquer une fine couche d'huile Hy-Gard™ ou équivalente sous la tête et sur le filetage de l'élément de fixation, comme montré sur l'illustration ci-dessous. Utiliser l'huile avec parcimonie pour éviter tout risque de blocage hydraulique dÛ à de l'huile excessive accumulée dans des trous borgnes. Veiller à bien engager le pas de vis.
TS1741-UN-22MAY18
