Relevage avant—Réglage des points de consigne de montée et de descente

RXA0117610-UN-10JUN11

Bouton Menu de l'accoudoir CommandARM → Touche programmable Distributeur auxiliaire → Touche programmable Réglages avancés

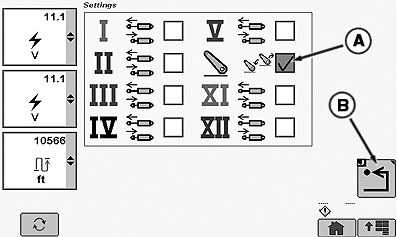

RXA0125210-UN-23FEB12

Icône du relevage avant

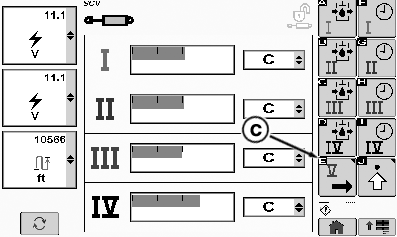

RXA0125244-UN-23FEB12

Page suivante

A - Champ du débit du différentiel du relevage avant

B - Retour à la page principale

C - Page suivante

NOTE: Les débits du relevage avant ne peuvent pas être sélectionnés à l'aide des touches programmables situées sur le côté droit de l'afficheur.

Ces touches programmables servent uniquement à régler les limites de position (supérieure et inférieure) des relevages avec les capteurs de position.

Les paramètres du relevage avant sont similaires à ceux des distributeurs auxiliaires.

Le relevage avant équipé de capteurs de position est réglé et commandé de la même manière que les distributeurs auxiliaires activés par le mode de fonction. Se reporter à Mode de fonction dans Distributeur auxiliaire, section 61.

Des paramètres de débit différents pour la montée et la descente du relevage avant peuvent aussi être établis en utilisant le mode indépendant. Se reporter à Mode indépendant, dans Distributeur auxiliaire, section 61.

Les vitesses de montée et de descente du relevage peuvent être réglées en sélectionnant les débits disponibles. Il faut réduire le débit pour diminuer la vitesse de montée ou de descente.

Dans le cas des relevages équipés de capteurs de position, il est possible de commander la position du relevage comme pour le contrôle de position TouchSet à distributeurs auxiliaires.

Une fois le réglage terminé, appuyer sur le dispositif de verrouillage du levier de commande du relevage pour employer le relevage dans les limites (supérieure et inférieure) choisies. Le système de relevage contrôlera le débit d'huile pour ralentir le relevage jusqu'à atteindre la position souhaitée.

1. Pour régler des débits de montée et de descente du relevage avant différents, sélectionner le bouton Menu de l'accoudoir CommandARM, puis la touche programmable Distributeur auxiliaire et enfin la touche programmable Réglages avancés “J”.

2. Vérifier l'icône du champ du débit réglable du relevage avant (A) dans la liste des distributeurs auxiliaires.

3. Sélectionner la touche programmable “J” (B) pour revenir à la page principale des distributeurs auxiliaires.

4. Sélectionner la touche programmable “E” (C) pour aller à l'écran suivante afin de régler les débits.

5.

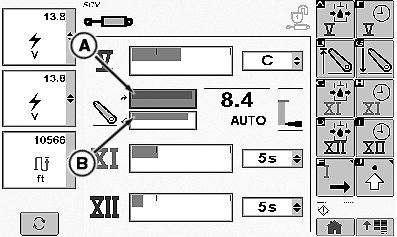

   RXA0125242-UN-23FEB12

   Débit du relevage

   A - Débit de montée du relevage

   B - Débit de descente du relevage

   Régler le débit de montée (A) ou de descente (B) du relevage en mettant en surbrillance le champ du débit correspondant et en modifiant la valeur de débit.

---




6.

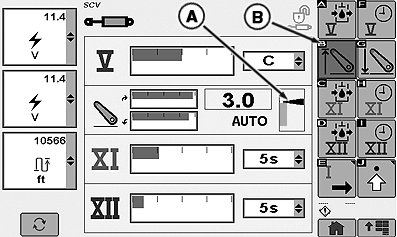

   RXA0125211-UN-23FEB12

   Limite de consigne de montée du relevage

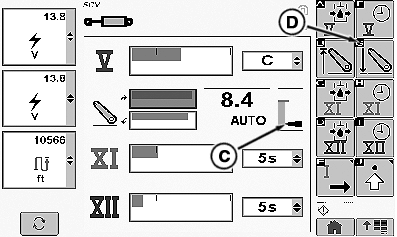

   RXA0125214-UN-23FEB12

   Limite de consigne de descente du relevage

   A - Limite de consigne supérieure

   B - Touche programmable Limite de consigne supérieure

   C - Limite de consigne inférieure

   D - Touche programmable de limite de consigne inférieure

   Utiliser le levier de commande du relevage pour amener le relevage à la limite supérieure souhaitée (A). Sélectionner la touche programmable “B” (B) pour mémoriser le réglage de la position supérieure.

---




7. Utiliser le levier de commande du relevage pour amener le relevage à la limite inférieure souhaitée (A). Sélectionner la touche programmable “G” (D) pour mémoriser le réglage de la position inférieure.

   NOTE: L'enclenchement en position cran d'arrêt du levier de commande du relevage entraîne le déplacement du relevage dans les positions de consigne, mais le relevage peut se déplacer au-delà de la position de consigne inférieure ou supérieure si le levier de commande du relevage ne se trouve pas en position cran d'arrêt.
