Utilisation de la prise multiple auxiliaire et des prises électriques (suivant équipement)

RXA0099078-UN-25FEB09

Prise multiple auxiliaire

RXA0085747-UN-26JAN06

Prise multiple auxiliaire

RXA0104660-UN-10SEP09

Prise électrique auxiliaire sur la console droite

RXA0104658-UN-10SEP09

Prise électrique auxiliaire dans le vide poches

RXA0104664-UN-10SEP09

Prise électrique auxiliaire

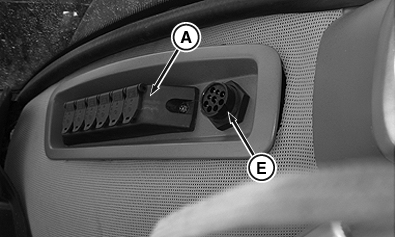

A - Prise multiple auxiliaire

B - Batterie (non commutée)

C - Masse

D - Batterie (commutée)

E - Connecteur de diagnostic (CONCESSIONNAIRE UNIQUEMENT)

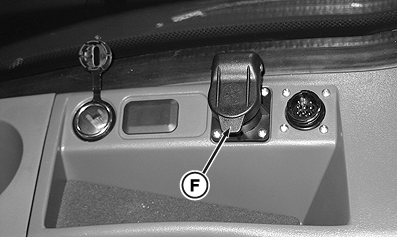

F - Prise auxiliaire (console droite)

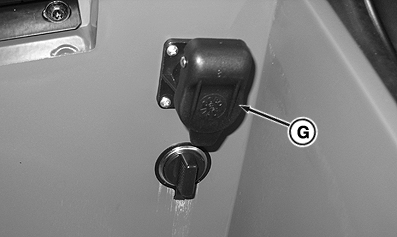

G - Prise auxiliaire (dans le vide poches)

H - Batterie (non commutée)

I - Masse

J - Batterie (commutée)

IMPORTANT: La prise multiple n'a pas de protection contre les surtensions. Les équipements électriques à mémoire de programme doivent être protégés contre les sautes et pointes de tension.

La prise multiple (A) comporte six prises d'alimentation 12 V avec mise à la masse pour le branchement d'équipement auxiliaire. L'intensité admissible est de 30 A, en circuit commuté ou non.

Les adaptateurs se branchent directement sur la prise. Sur l'adaptateur, retirer la petite languette à l'extrémité de la fente de la prise et pivoter cette dernière de 180° pour passer à l'alimentation commutée.

Les adaptateurs suivants sont disponibles auprès du concessionnaire John Deere™: adaptateurs pour allume-cigares, adaptateurs auxiliaires 3 voies et adaptateurs standard.

NOTE: Les prises sont protégées par des fusibles 30 A.

Les prises auxiliaires 12 V (F) se trouvent sur la console droite et la prise (G) dans le vide-poches. Elles sont utilisées pour brancher un équipement auxiliaire.

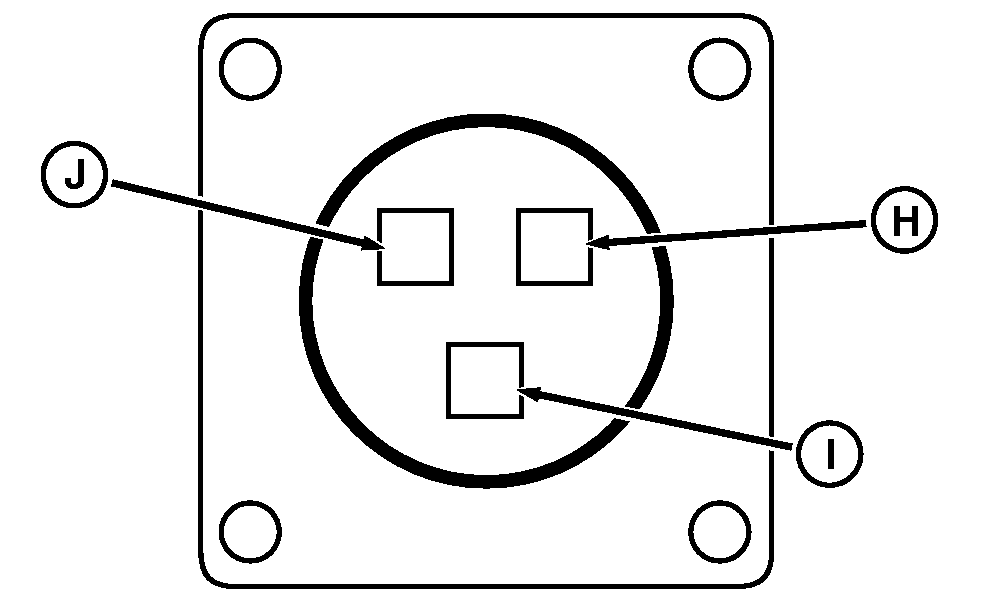

La broche (H) fournit l'alimentation de la batterie (sous tension), la broche (I) constitue la masse et la broche (J) fournit une alimentation commutée (par clé). Pour de plus amples informations, consulter les instructions d'installation de l'équipement auxiliaire ou le concessionnaire John Deere.
