Configuration du tracteur pour l'utilisation d'un GPS/radar

Les tracteurs équipés d'un radar doivent être reconfigurés lorsqu'une radio GPS doit être utilisée comme source de détection de la vitesse réelle de déplacement. Pour configurer le tracteur, procéder comme suit:

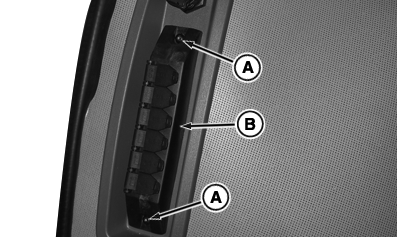

RXA0100215-UN-23JAN09

Retrait des vis et de la prise multiple optionnelle

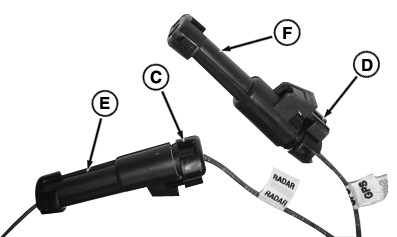

RXA0100213-UN-23JAN09

Connecteurs configurés pour le radar

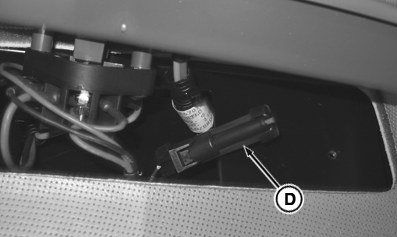

RXA0100217-UN-23JAN09

Dépose du bouchon

A - Vis

B - Prise multiple

C - Fiche du radar

D - Connecteur GPS

E - Connecteur du tracteur

F - Capuchon pare-poussière

1. Enlever les vis (A) et la prise multiple (B) (suivant équipement) ou la plaque d'obturation.
2. À l'intérieur de la console droite, localiser un fil portant la mention “GPS” et un autre portant la mention “Radar”.
3. Débrancher la fiche du radar (C) du connecteur (E) du tracteur.
4. Débrancher le connecteur GPS (D) du capuchon pare-poussière (F).
5. Brancher la fiche mâle GPS dans le connecteur du tracteur.
6. Monter la fiche mâle du radar dans le capuchon pare-poussière.
7. Monter la prise multiple.

Tracteurs sans radar - Pour ajouter un signal GPS, il est nécessaire de modifier deux adresses de contrôleur. Consulter le concessionnaire John Deere.
