Réglage en longueur, en hauteur et latéral de la barre d'attelage

Réglage de la longueur de la barre d'attelage

RW55309A-UN-22OCT99

RXA0085803-UN-10JAN06

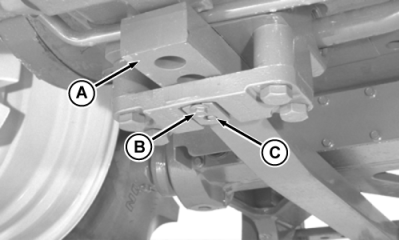

A - Barre d'attelage

B - Vis

C - Axe de verrouillage

D - Vis de blocage

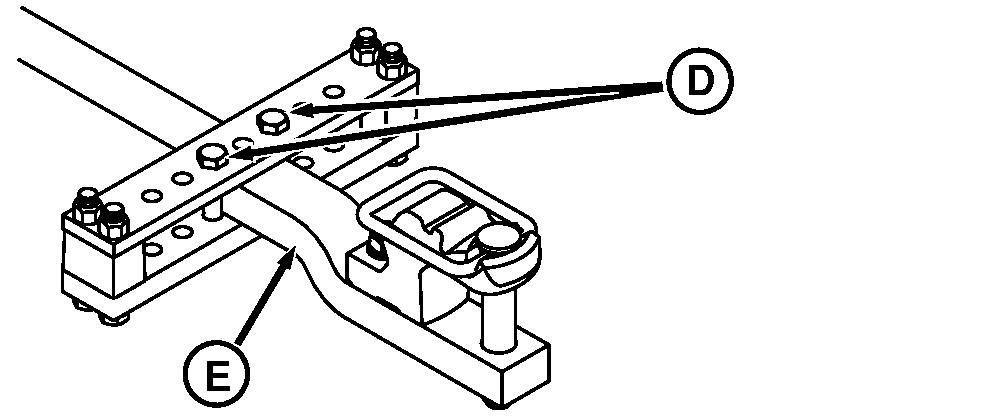

E - Décalage

IMPORTANT: Dans le cas d'équipements entraînés par la prise de force, placer la barre d'attelage (A) comme indiqué dans Attelage d'un équipement entraîné par la prise de force dans cette section.

Desserrer les boulons de blocage (D) de la barre d'attelage.

Retirer la vis (B), l'axe de verrouillage (C) et le bracelet de fixation.

Glisser la barre d'attelage sur la position désirée.

Reposer le bracelet de fixation et l'axe sur la barre d'attelage.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis de fixation
Vis	Couple de serrage	70 N·m (50 lb·ft)

Serrer les boulons de blocage de la barre d'attelage au couple prescrit.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis de blocage de la barre d'attelage
Vis de blocage	Couple de serrage	200 N·m (148 lb-ft)

Réglage de la hauteur de la barre d'attelage

La hauteur de la barre d'attelage peut être réglée en tournant la pièce déportée (E) vers le haut ou le bas. Procéder comme pour le réglage de la longueur. Sortir complètement la barre d'attelage avant de la retourner.

IMPORTANT: Si une chape est utilisée, elle doit toujours être sur le dessus de la barre d'attelage.

Un support à usage intensif ne peut pas être utilisé avec la pièce déportée de barre d'attelage positionnée vers le haut.

RÉGLAGE LATÉRAL DE LA BARRE D'ATTELAGE

Retirer les boulons de blocage de la barre d'attelage.

Glisser la barre d'attelage sur la position désirée.

Reposer un boulon de blocage sur chaque côté de la barre d'attelage. Serrer les boulons au couple prescrit.
