Utilisation des stabilisateurs Deluxe

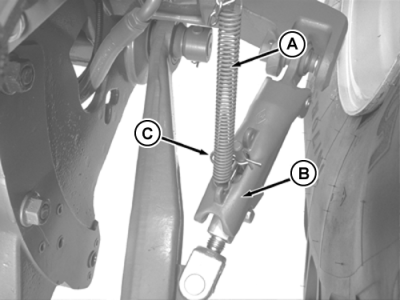

RW55548A-UN-06NOV99

A - Chaîne/ressort

B - Loquet

C - Goupille

IMPORTANT: Contrôler l'ampleur du mouvement de l'attelage lors de l'utilisation du système de stabilisation. Vérifier l'absence de contact accidentel quand le tracteur est équipé de pneus 710/70R38 ou plus grands.

Le système de stabilisation fonctionne grâce à un ensemble chaîne/ressort (A) et un loquet (B). Si le loquet est levé (enlever la goupille C pour lever le loquet), les tirants peuvent osciller latéralement, sinon ils sont verrouillés.

Chaîne (A) courte:

En position relevée, les tirants sont verrouillés (réglage rigide); en position abaissée, ils peuvent osciller latéralement.

Chaîne (A) longue:

Les tirants sont verrouillés dans toutes les positions.

RXA0053470-UN-17MAY01

RXA0053471-UN-17MAY01

A - Fixation

B - Loquet

C - Poignée

Reculer le tracteur jusqu'au centre de l'outil. Retirer la retenue (A) puis lever le loquet (B) et la poignée (C).

Régler le support en tournant la poignée. Une fois le réglage effectué, abaisser le loquet et remettre la retenue (A) en place.
