Module de relais d'alimentation d'équipement

RXA0110047-UN-26AUG10

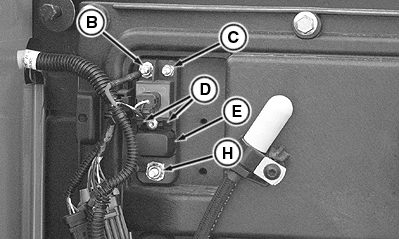

Dépose de la protection arrière

RXA0109345-UN-16AUG10

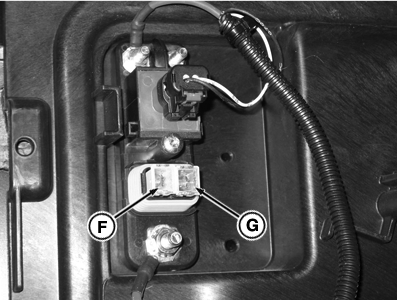

Module de relais d'alimentation d'équipement

RXA0100356-UN-03FEB09

Retrait du couvercle pour accéder au module de relais d'alimentation d'équipement

A - Vis

B - Borne d'alimentation commutée

C - Borne d'alimentation non commutée

D - Languette de couvercle de fusible

E - Couvercle des fusibles

F - Fusible 60 A

G - Fusible 30 A

H - Goujon d'entrée de batterie

Enlever les quatre vis (A) et le couvercle arrière de cabine. Le module de relais d'alimentation d'équipement se trouve dans l'angle supérieur gauche, il alimente le connecteur de sécurité du bus d'équipement.

Le goujon du module supérieur gauche est une borne d'alimentation commutée (B) protégée par un fusible de 60 A (F). Le goujon du module supérieur droit est une borne d'alimentation non commutée (C) protégée par un fusible de 30 A (G).

Au milieu en bas, se trouve le goujon d'entrée d'alimentation de batterie (H).

Pour changer les fusibles

1. Appuyer vers le bas sur les languettes (D) du couvercle de fusibles et retirer le couvercle (E).

2. Tirer le fusible tout droit pour le retirer.

3. Remplacer avec un fusible neuf.

4. Remettre le couvercle en place et les languettes sur le bord du couvercle pour bien le maintenir.
