Orientation des phares principaux

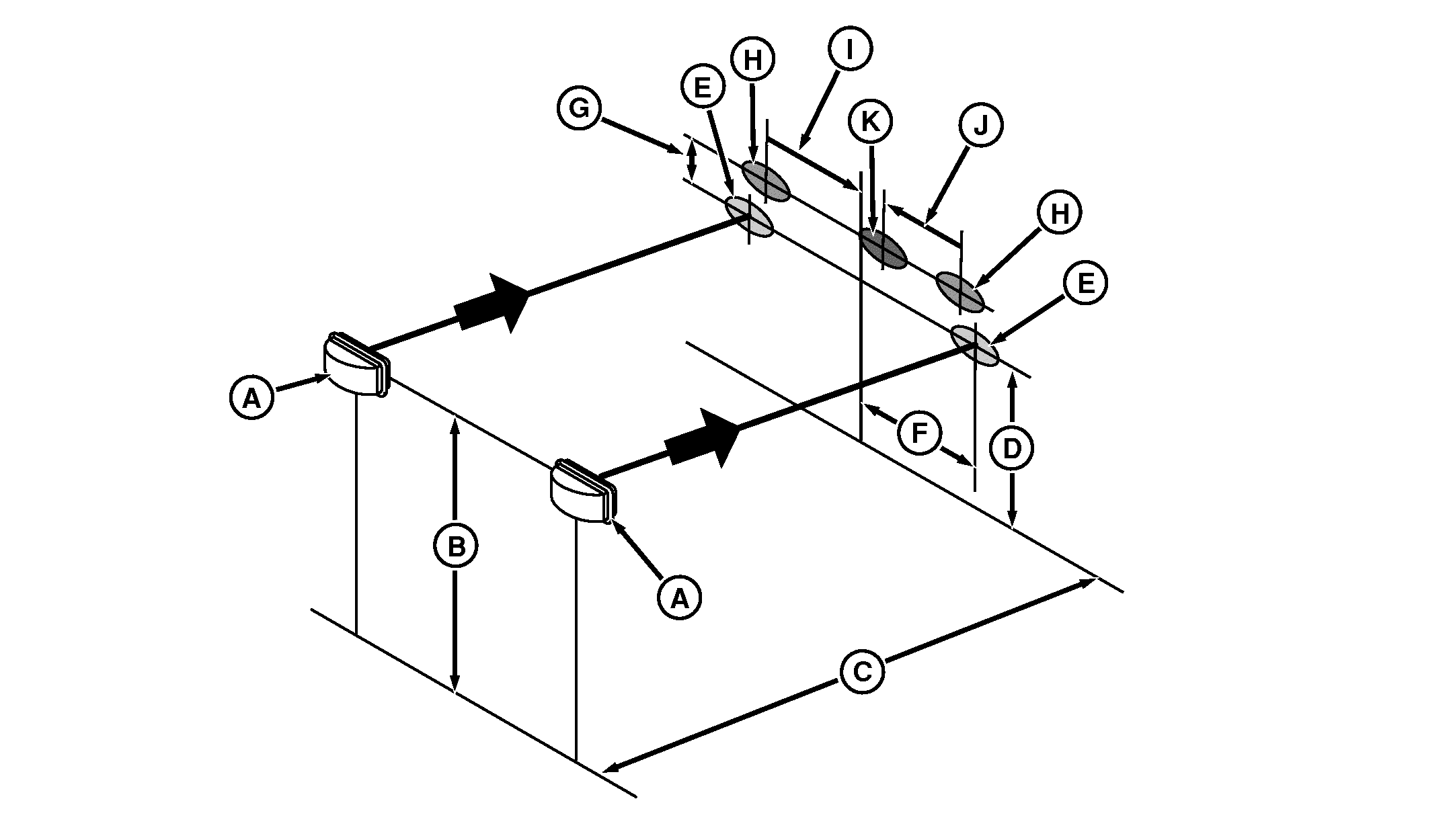

RXA0107269-UN-03JUN10

A - Feux de croisement

B - Distance du centre des feux de croisement au sol

C - Distance de 7,5 m (25 ft)

D - Ligne horizontale sur le mur

E - Centre des faisceaux des feux de croisement

F - Distance, 914 mm (36 in)

G - Distance de 355 mm (14 in) (du centre des faisceaux des feux de croisement au centre des faisceaux des feux de route)

H - Centre des faisceaux des feux de route

I - Distance de 787 mm (31 in) (du centre des faisceaux des feux de route à la ligne médiane du tracteur)

J - Distance de 635 mm (25 in) (du centre des faisceaux des feux de route au centre du faisceau du projecteur intérieur de capot)

K - Centre du faisceau du projecteur intérieur de capot

1. Garer le tracteur sur une surface plane avec les feux de route (A) à 7,5 m (25 ft) (C) d'un mÛr droit. Allumer les feux de croisement.

2. Mesurer la distance (B) entre le centre des feux de croisement et le sol.

3. Tracer une ligne horizontale sur le mÛr (D) à la même hauteur que les centres des faisceaux de feux de croisement.

4. Sur le mÛr, marquer tous les centres des faisceaux de feux de croisement (E).

5. Sur le mÛr, déterminer et marquer la ligne centrale verticale entre le centre des faisceaux de feux de croisement (F).

6. La distance (F) entre les centres des faisceaux des feux de croisement et la ligne médiane devrait être de 914 mm (36 in).

7. Allumer les feux de route.

8. Régler les feux de route de façon à ce que le bord de la zone claire (H) soit à au moins un dixième de la distance (B) au-dessus des centres des faisceaux de feux de croisement (E).

9. Marquer sur le mur le centre de chaque faisceau des feux de route (H) sur le mur, puis tracer une ligne médiane verticale entre les centres des faisceaux des feux de route.

10. La distance (I) entre le centre des faisceaux des feux de route et la ligne médiane devrait être de 787 mm (31 in).

11. Vérifier que les phares intérieurs sur capot sont activés, puis allumer les phares de travail. Le centre (K) du faisceau du projecteur intérieur de capot devrait se trouver sur la ligne horizontale entre les centres des faisceaux des feux de route.

12. La distance (J) entre le centre (K) du faisceau du projecteur intérieur de capot et la ligne médiane devrait être de 635 mm (25 in).
