Entretien et branchement des raccords enclenchables STC®

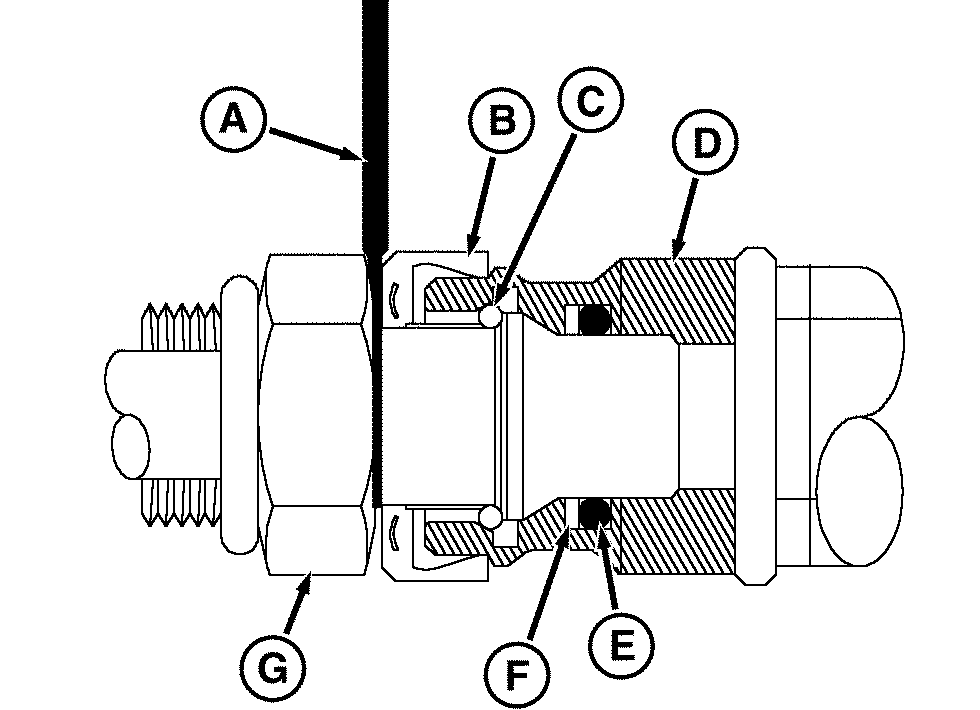

RXA0080095-UN-31MAR05

A - Outil STC JDG1885

B - Anneau de déverrouillage

C - Circlip

D - Extrémité femelle (raccord STC)

E - Joint torique

F - Bague d'appui

G - Extrémité mâle (raccord STC)

ATTENTION: Ne pas débrancher un raccord STC quand il est sous pression. Toute négligence à cet égard peut causer des blessures et/ou des dégâts matériels.

1. NOTE: Les raccords enclenchables sont utilisés sur des conduites en acier ainsi que des branchements de flexible et sont disponibles en différentes tailles. L'outil STC JDG1885 (A) est conçu comme une entretoise pour déplacer l'anneau de déverrouillage (B) vers l'avant afin de débloquer le circlip (C). L'outil STC JDG1885 est en vente auprès du concessionnaire John Deere.

   IMPORTANT: Ne pas utiliser cet outil pour faire levier sur les raccords; le raccord et l'outil pourraient être endommagés.

   Insérer l'outil STC approprié entre l'anneau de déverrouillage et le raccord.

2. Retirer le flexible ou la conduite du connecteur.

   NOTE: Si le circlip (C), la bague d'appui (F) ou le joint torique (E) sont endommagés, consulter le concessionnaire John Deere pour obtenir un jeu de pièces de rechange et remplacer les trois pièces.

Avant de brancher le raccord enclenchable:

1. Contrôler les surfaces de contact pour déceler les entailles, les rayures ou les zones plates.

2. Rechercher les signes d'usure ou de détérioration sur le joint torique, la bague d'appui et le circlip.

3. S'assurer que les extrémités femelle (D) et mâle (G) ne sont pas contaminées.

4. Veiller à ce que l'anneau de déverrouillage (B) se trouve sur le raccord mâle.

5. Amener les deux moitiés du raccord l'une contre l'autre jusqu'à ce qu'elles s'emboîtent à fond.

6. Tirer sur le flexible pour s'assurer que les deux moitiés du raccord sont bien verrouillées.
