Remplacement des filtres à air de la cabine

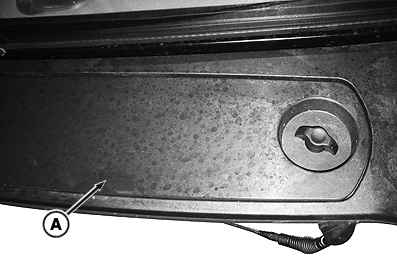

RXA0099137-UN-19SEP08

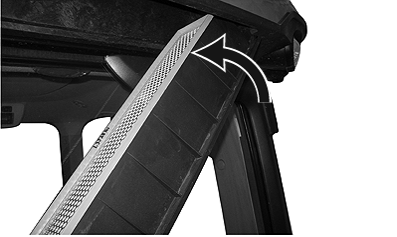

Pivotement du couvercle par rotation du bouton

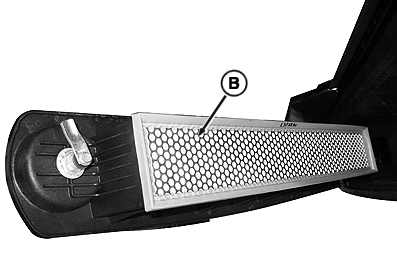

RXA0099139-UN-19SEP08

Dépose du filtre

RXA0099699-UN-04NOV08

A - Couvercle

B - Filtre à air

1. Soutenir le couvercle puis tourner le bouton, ce qui permet au couvercle (A) de pivoter vers le bas.

2. Déposer l'ancien filtre à air (B).

3. Contrôler l'état du filtre.

4. Remplacer le filtre chaque année ou plus tôt, s'il est colmaté ou endommagé.

   NOTE: À l'aide d'un chiffon propre, nettoyer l'intérieur et l'extérieur du couvercle avant de remplacer le filtre usagé ou d'installer un filtre neuf.

5. Monter un filtre neuf, si nécessaire.

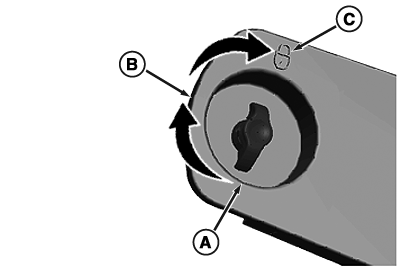

   NOTE: Le couvercle du filtre a trois positions: ouvert (A), fermé (B) et verrouillé (C).


   RXA0099848-UN-26NOV08

   Couvercle du filtre à air

---




6. Fermer le couvercle et tourner le bouton de 180° pour verrouiller le loquet.
