Vitesses préréglées - Consignes et exemples

RXA0053043-UN-26APR01

Exemple 1

RXA0053045-UN-26APR01

Exemple 2

RXA0053049-UN-26APR01

Exemple 3

RXA0053047-UN-26APR01

Exemple 4

La valeur de la vitesse préréglée 1 est toujours d'au moins 10% inférieure à celle de la vitesse préréglée 2. Ceci assure une transition sans à-coups entre les plages de vitesses, comme le montrent les exemples suivants.

NOTE: F1 désigne la vitesse préréglée de la plage de vitesses 1 en marche avant. F2 désigne la vitesse préréglée de la plage de vitesses 2 en marche avant.

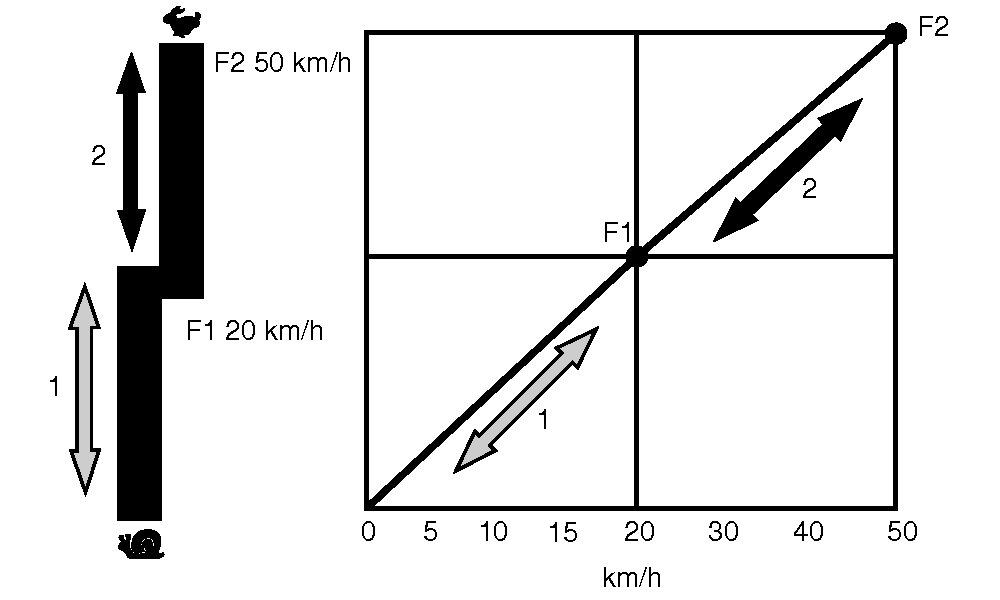

Exemple 1: Les vitesses préréglées maximales de marche avant sont sélectionnées pour chaque plage de vitesses.

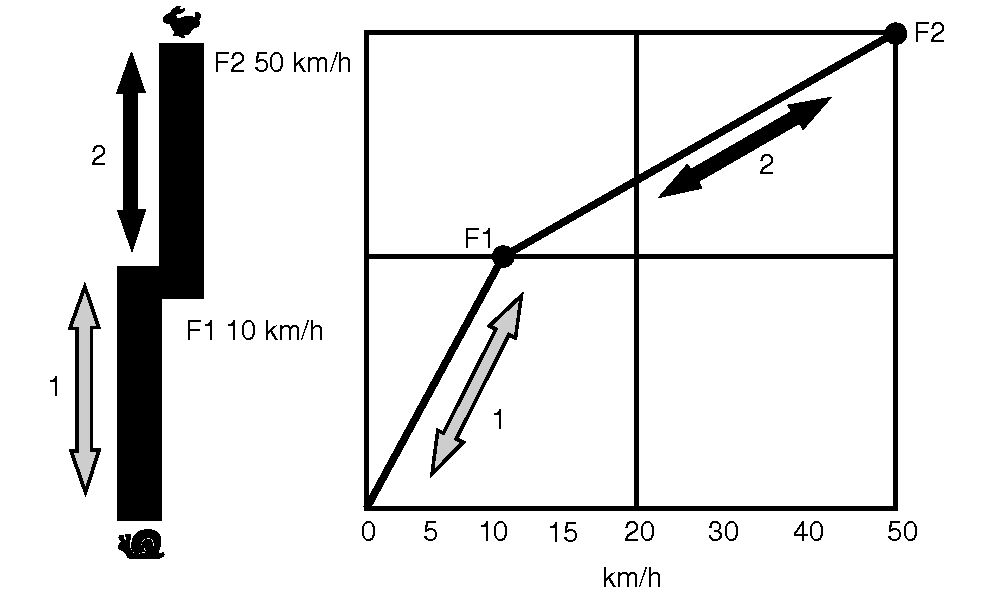

Exemple 2: La vitesse préréglée 1 a été réduite à 10 km/h (6 mph). La valeur de vitesse préréglée 2 n'a pas été modifiée, mais la partie inférieure de la plage de vitesses 2 a diminué automatiquement pour correspondre à la partie supérieure de la plage de vitesses 1.

NOTE: L'augmentation ou la diminution de la vitesse préréglée réelle est d'au moins 10% de la plage de vitesses réglée, avec une tolérance pouvant aller jusqu'à 12,5%. Dans les illustrations des exemples 3 et 4, 10% sont utilisés; cela peut varier jusqu'à 2,5% des vitesses montrées.

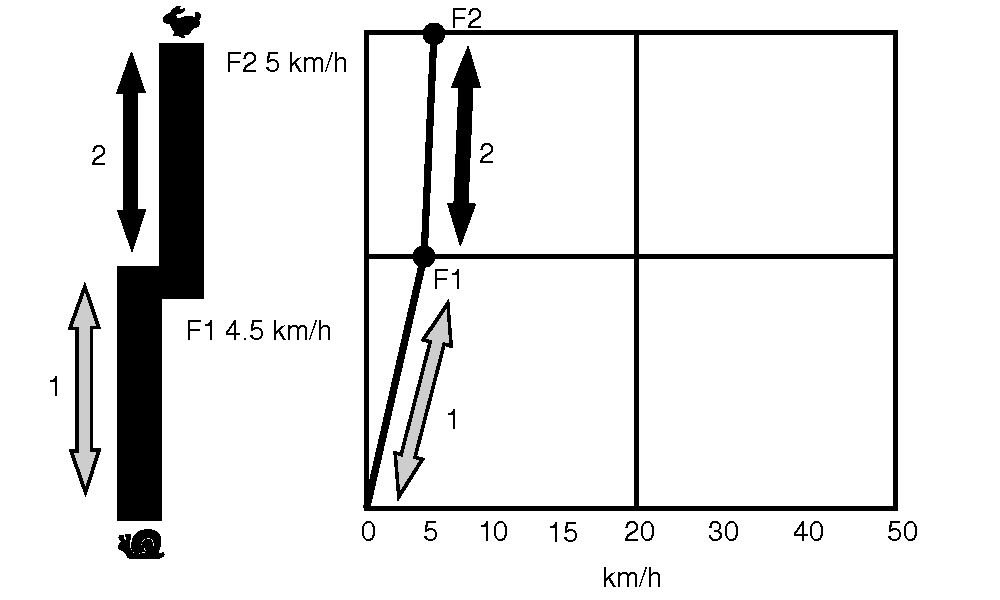

Exemple 3: La vitesse préréglée 2 a été réduite à 5 km/h (3 mph). La vitesse préréglée 1 diminue automatiquement jusqu'à 4,5 - 4,3 km/h (2.8 - 2.7 mph), 10 - 12,5% inférieure à la nouvelle valeur de la vitesse préréglée 2.

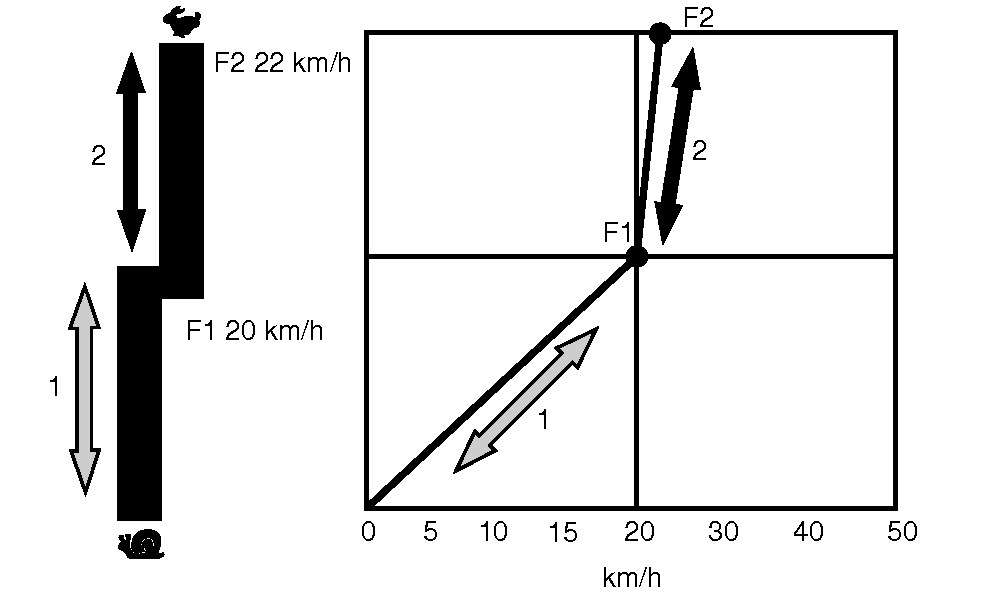

Exemple 4: La vitesse préréglée 1 a été augmentée à 20 km/h (12.4 mph), une valeur supérieure à celle de la vitesse préréglée 2. La valeur préréglée 2 passe automatiquement à 22 - 22,5 km/h (13.7 - 14.0 mph), elle est donc supérieure de 10 à 12,5% à la nouvelle valeur de la vitesse préréglée 1.
