Articulation de l'arbre d'entraînement

LX1049900-UN-22FEB11

Orientation correcte des fourchettes

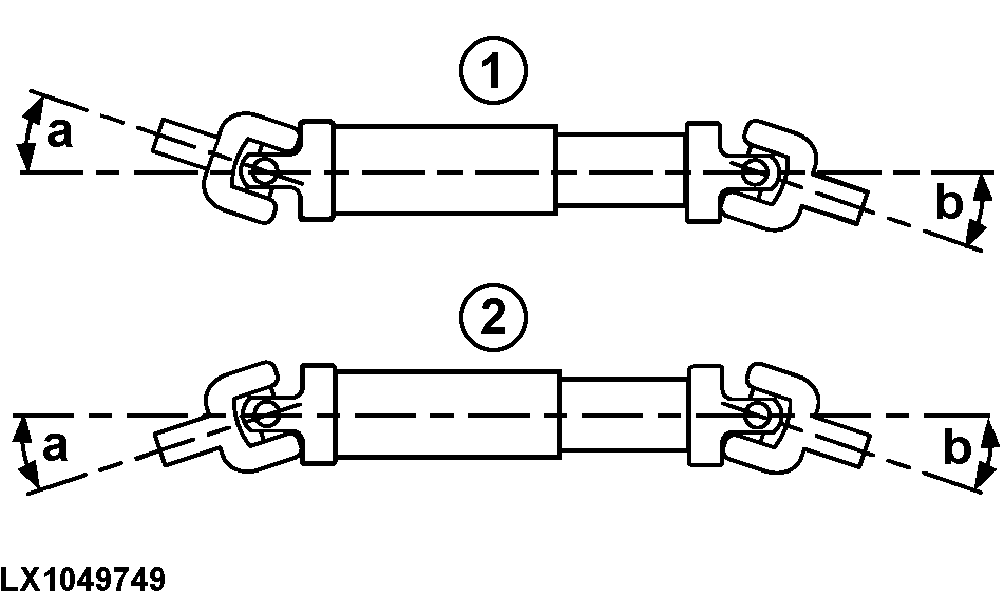

1 - Disposition en Z

2 - Disposition en W

Dans la mesure du possible, les angles (a) et (b) des joints de cardan aux deux extrémités de l'arbre d'entraînement devraient être identiques.

Dans les applications où ce n'est pas le cas (par ex. virages serrés avec prise de force engagée), il est recommandé d'utiliser un arbre d'entraînement à vitesse continue.

NOTE: Les garants de l'arbre d'entraînement ne figurent pas sur les deux schémas. Cependant, ces garants doivent impérativement être montés lors de l'utilisation des arbres d'entraînement.

IMPORTANT: Respecter les conditions de travail préconisées dans les livrets d'entretien des outils utilisés. Ceci concerne notamment l'angle d'articulation maximal, l'utilisation d'embrayages à roue libre et de limiteurs de couple ainsi que le recouvrement minimal des jonctions de tubes.

IMPORTANT: Avant d'utiliser un outil entraîné par prise de force, s'assurer que l'arbre d'entraînement a été lubrifié régulièrement. Respecter les consignes du livret d'entretien fourni par le constructeur.

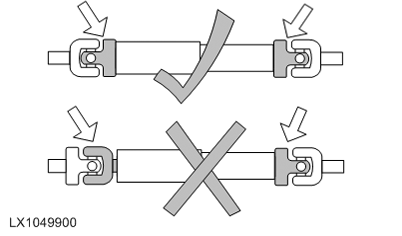

IMPORTANT: Arbres d'entraînement multi composants et télescopiques: les chapes à chaque extrémité doivent être orientées comme illustré. Les chapes à chaque extrémité NE DOIVENT PAS être à 90 ° l'une par rapport à l'autre (voir l'illustration à droite).
