Étayage du tracteur - Points de levage (2010-52-EU)

Les illustrations indiquent les points de levage recommandés pour l'étayage du tracteur. Utiliser un dispositif de levage approprié.

RXA0126240-UN-04MAY12

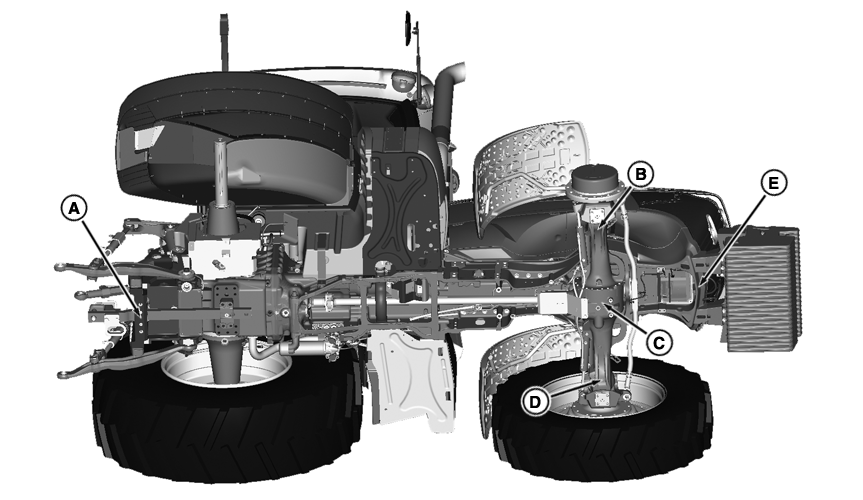

Dessous, points de levage

RXA0126239-UN-04MAY12

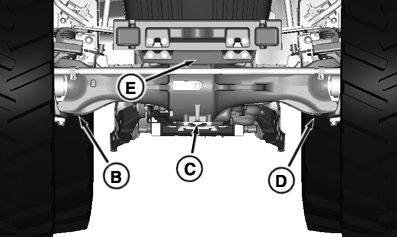

Points de levage avant

RXA0126241-UN-04MAY12

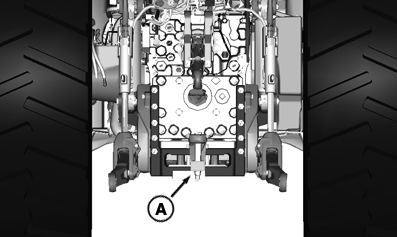

Point de levage arrière

A - Mise sur cric de l'arrière du tracteur, par ex. pour déposer une roue arrière

B - Mise sur cric de l'extrémité droite de l'essieu avant, par ex. pour déposer la roue avant droite

C - Mise sur cric du centre de l'essieu (utiliser des cales en bois pour empêcher le basculement de l'essieu)

D - Mise sur cric de l'extrémité gauche de l'essieu avant, par ex. pour déposer la roue avant gauche

E - Mise sur cric de l'avant du tracteur, point de levage sous le support de masses

RXA0113923-UN-22FEB11

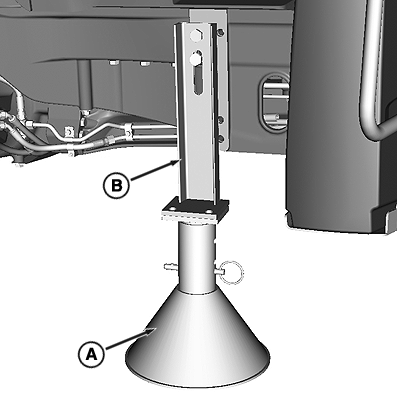

Béquille de différentiel arrière JT07211/Adaptateur de béquille KJD10539

RXA0122362-UN-22NOV11

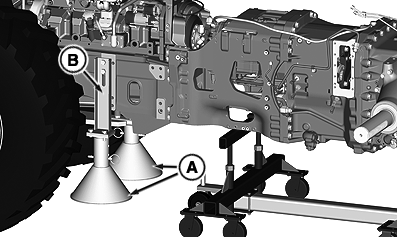

Béquille de différentiel arrière JT07211/Adaptateur de béquille KJD10539

A - Support universel du différentiel arrière JT07211 (2)

B - Adaptateur de béquille KJD10539 (2)

1. ATTENTION: N'utiliser que le matériel de levage approprié. Étayer le tracteur avec un cric uniquement sur une surface solide et plane. Avant toute autre intervention sur le tracteur, l'étayer de façon correcte à l'aide des béquilles appropriées. Les outils spéciaux John Deere illustrés peuvent être utilisés à cet effet. Ces béquilles sont disponibles auprès du concessionnaire John Deere.

   Débrancher le câble de masse de batterie.

2. Déposer les masses frontales ou l'attelage avant (certains modèles).

3. Relever l'avant du tracteur et poser le support du différentiel arrière JT07211 (A) avec l'adaptateur KJD10539 (B) à l'aide des vis M20 x 40 mm (calibre 10.9) des deux côtés du tracteur.

RXA0084749-UN-25OCT05

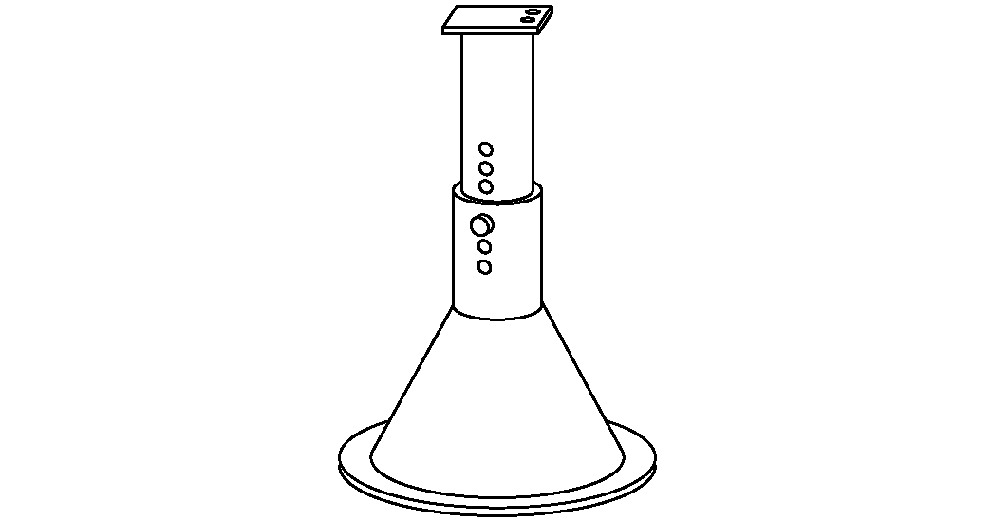

Support roulant JT07211

KJD10539-UN-14DEC06

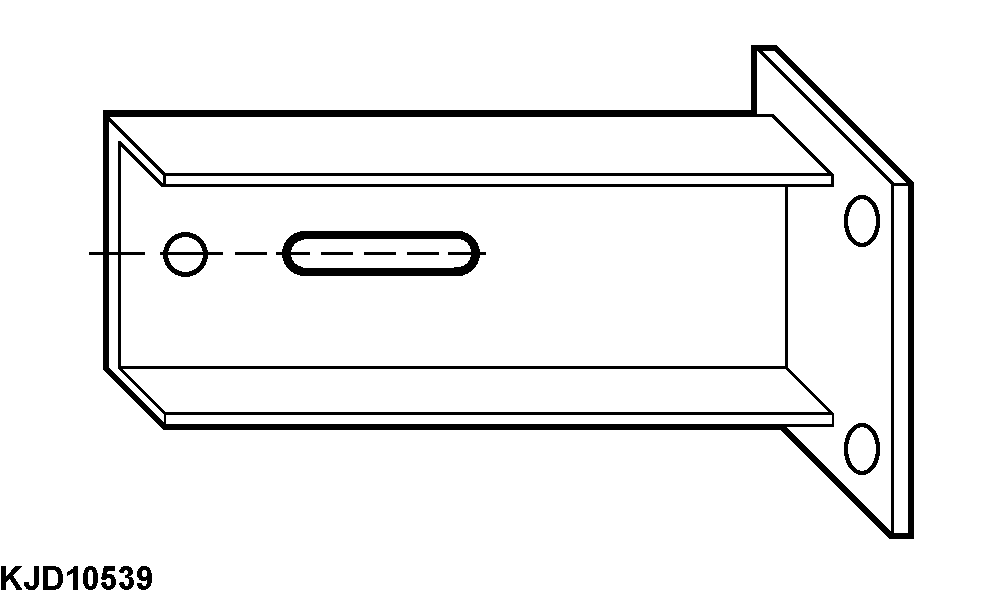

Adaptateur de béquille KJD10539
