Lubrification du crochet ramasseur et contrôle de l'usure (suivant équipement)

ATTENTION: Les pièces usées doivent être remplacées par des pièces neuves.

LX1041808-UN-27NOV06

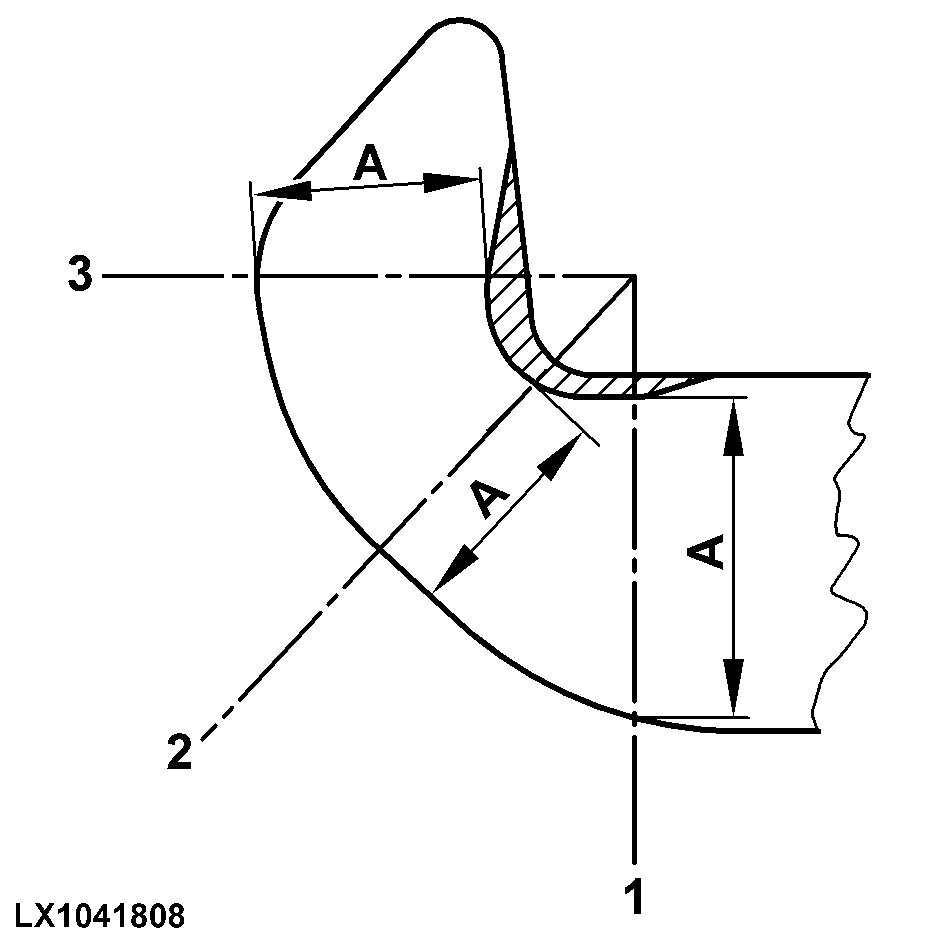

Caractéristiques de limite d'usure du crochet d'attelage
Valeur "D" = 65 ou moins Diamètre minimum autorisé (A)		Valeur "D" = supérieure à 65 Diamètre minimum autorisé (A)
Diamètre 1	43.5 mm (1,71 in)	Diamètre 1	45.0 mm (1,77 in)
Diamètre 2	42.0 mm (1,65 in)	Diamètre 2	43.5 mm (1,71 in)
Diamètre 3	40.5 mm (1,59 in)	Diamètre 3	42.0 mm (1,65 in)

RXA0126860-UN-13JUN12

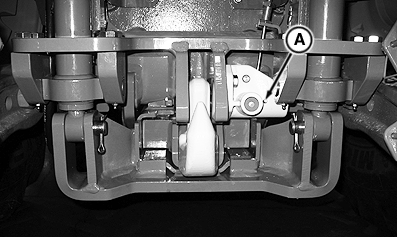

A - Graisseur

Lubrifier les graisseurs (A) avec de la graisse universelle John Deere™, comme indiqué sous Graisse à la section Lubrifiants et liquide de refroidissement du présent livret d'entretien.

Contrôle du couple de serrage des vis de fixation du dispositif d'attelage hydraulique

LX1015619-UN-08JAN97

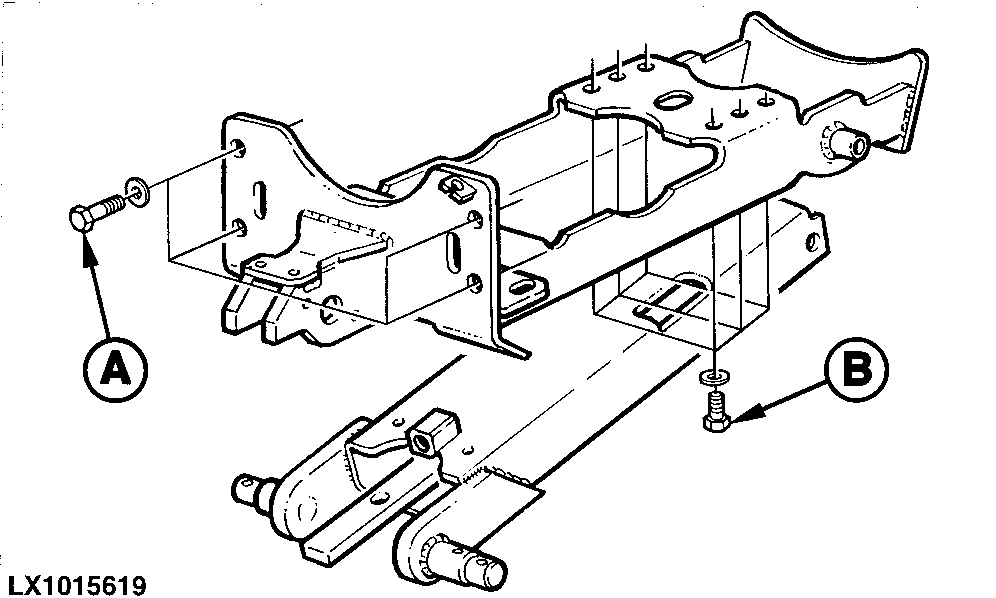

Contrôler les couples des vis de fixation.

Serrer les vis (A) à 450 Nm (330 lb.-ft.).

Serrer les vis (B) à 265 Nm (190 lb.-ft.).

Vérification du réglage des tiges de relevage

RXA0126855-UN-13JUN12

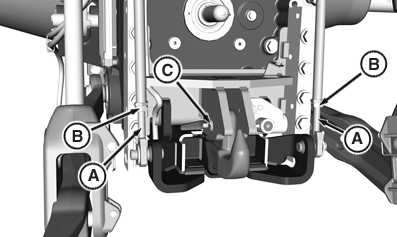

A - Tige filetée

B - Contre-écrou

C - Axe de verrouillage transversal

IMPORTANT: Si les tiges de relevage filetées (A) ne sont pas réglées uniformément, l'axe de verrouillage transversal (C) n'est pas verrouillé et se desserre.

S'assurer que les tiges de relevage sont réglées uniformément. Pour régler les tiges de relevage, desserrer les écrous de blocage (B) et décrocher les tiges du support de la barre d'attelage. Mesurer et tourner les tiges filetées (A) vers l'intérieur ou l'extérieur pour aligner correctement l'axe de verrouillage transversal (C). Serrer les écrous de blocage (B) au couple prescrit.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Écrou de blocage (B)	Couple de serrage	310 N·m 228 lb.ft.
