Configuration des options hydrauliques

RXA0126910-UN-19JUN12

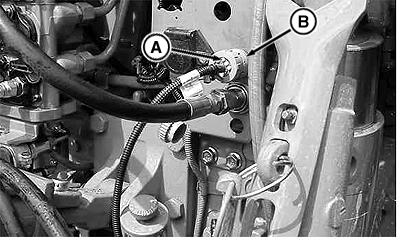

Connecteur 9 plots

A - Faisceau de pontage de la commande à levier unique de l'équipement

B - Connecteur 9 plots

Des fonctions hydrauliques sont alors disponibles en option.

Voir le tableau ci-dessous pour les fonctions hydrauliques optionnelles:

Fonction hydraulique	Référence du faisceau de pontage *
Mode de fonctionnement normal des distributeurs auxiliaires	Aucun faisceau de pontage requis
Contrôle de position TouchSet™	RE58827
Attelage commandé par distributeur auxiliaire NOTE: Le faisceau de raccordement désactive le distributeur de relevage et permet de l'actionner avec un distributeur auxiliaire.	AA39951
AccuDepth™	Dépend de l'équipement
* Les références peuvent varier; voir les catalogues pièces correspondants.
NOTE: Des pièces supplémentaires peuvent être nécessaires.
