Identification des commandes

RXA0101118-UN-20MAR09

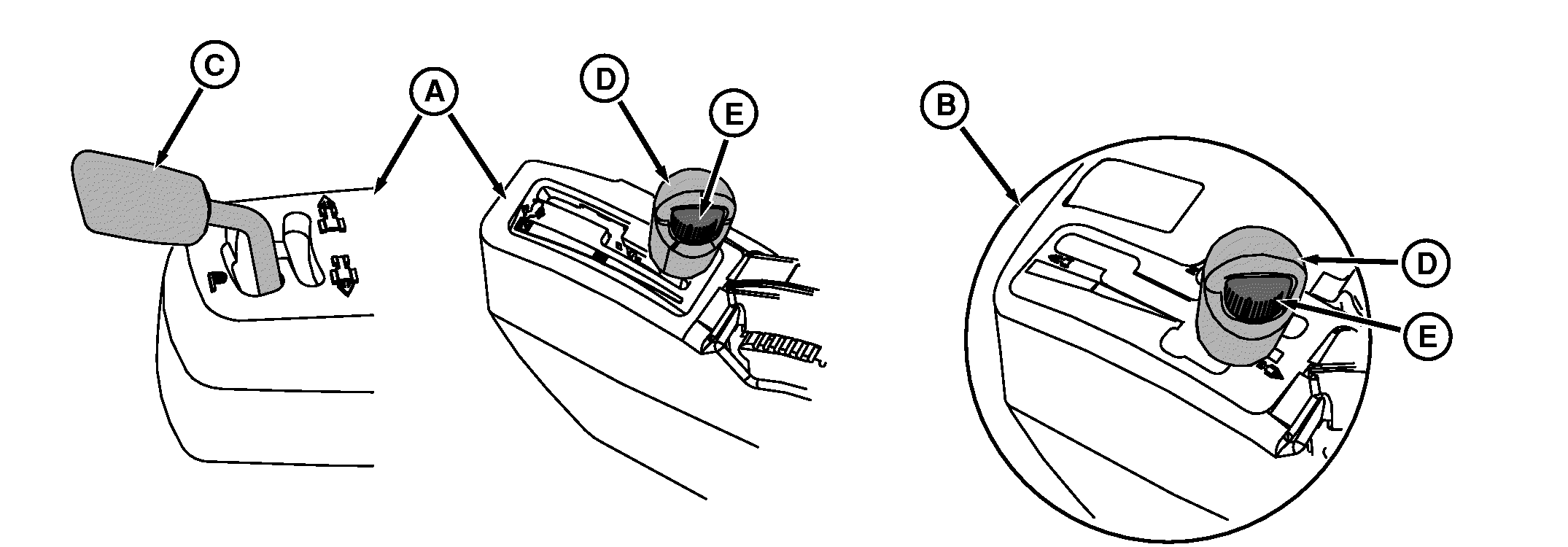

Commandes AutoPowr™

A - Commandes d'inverseur sur volant

B - Levier d'inverseur sur console

C - Levier d'inverseur sur volant

D - Levier de commande de vitesse

E - Molette de réglage de la vitesse préréglée

Les tracteurs AutoPowr™ peuvent être équipés d'un levier d'inverseur sur console ou sur volant. En cas de configuration avec levier d'inverseur sur volant (à gauche), le tracteur dispose deux leviers, l'un étant le levier d'inverseur sur volant lui-même (C) permettant de contrôler le sens de déplacement du tracteur ainsi que les positions de stationnement et neutre. Le second levier étant le levier de commande de vitesse (D) situé sur l'accoudoir CommandARM™ servant à la commande de la vitesse de déplacement.

L'option avec levier d'inverseur sur console (à droite) comprend un levier d'inverseur sur console (B) situé sur l'accoudoir CommandARM qui commande la direction du tracteur, le stationnement, le point mort et la vitesse de déplacement.

Tous les tracteurs disposent de deux plages de vitesses variables en marche avant. Les tracteurs avec levier d'inverseur sur volant possèdent également deux plages de vitesses en marche arrière. Les tracteurs avec levier d'inverseur sur console ne disposent que d'une plage de vitesses en marche arrière.

Les vitesses préréglées représentent les vitesses de déplacement maximales pour chaque plage de vitesses. Pour atteindre la vitesse préréglée, le levier de commande de vitesse doit être amené jusqu'en butée. La vitesse peut être augmentée en tournant la molette de réglage (E) dans le sens des aiguilles d'une montre. Tourner dans le sens inverse des aiguilles d'une montre permet de diminuer la plage de vitesses.
