Mise à niveau de l'outil

RXA0098642-UN-16JUL08

RXA0115830-UN-31MAR11

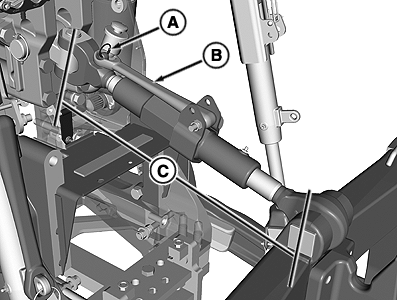

A - Bague de verrouillage

B - Poignée

C - Longueur de réglage de la barre de poussée

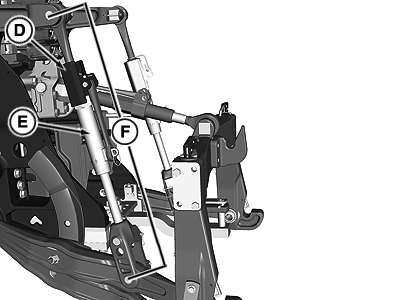

D - Collier

E - Partie centrale

F - Longueur de réglage de la bielle de relevage

1. Régler la barre de poussée pour mettre l'outil de niveau sur l'axe longitudinal.

   • Déposer la bague de verrouillage (A).
   • Relever la poignée (B).
   • Tourner la partie centrale de la barre de poussée à la position désirée.



2. Bien fixer la poignée avec la bague de verrouillage.

3. Mesurer entre les centres des axes (C).

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Longueur de la barre de poussée (C)
   Réglage	Catégorie 3, longueur avec raccord rapide	627—790 mm (24.7-31.1 in)

4. Régler les bielles de relevage pour la mise à niveau latérale de l'outil. Glisser le collier (D) vers le haut. Tourner la partie centrale (E) de la bielle de relevage à la position désirée.

5. Mesurer entre le centre de l'axe du bras de relevage et l'axe de la barre de traction.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Longueur de la bielle de relevage (F)
   Réglage	Pneus groupe 47/48	1020—1178 mm (40—46.4 in)

6. Bloquer le flottement latéral.

7. Maintenir le collier coulissant en place.
