Structure des pages
NOTE:
RXA0116785-UN-16MAY11

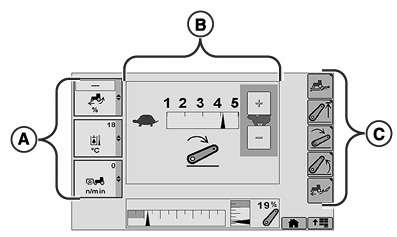

Exemple de structure de page
A - Partie de gauche
B - Partie centrale
C - Partie de droite
Les pages sont divisées en trois parties, gauche, centrale et droite. Page affichée comme illustration uniquement. Les pages actuelles peuvent apparaître sous une forme différente à cause du branchement de dispositifs en option et de la configuration du tracteur.Les parties gauche (A), centrale (B) et droite (C) peuvent être activées sur la plupart des pages.
- A - Partie de gauche: permet au conducteur de sélectionner et de contrôler trois champs à la fois. Chaque champ affiche une fonction en cours ou un état spécifique du tracteur.
- B - Partie centrale: permet au conducteur de visualiser et changer les paramètres du tracteur dans un grand nombre d'applications.
- C - Partie de droite: affiche les options de touche programmable disponibles pour la page actuelle.
Une sélection de touches programmables de la partie droite affiche une nouvelle page ou fonction, ou elle permet de modifier les paramètres.
Les champs de la partie gauche sont affichés sur une bande comprenant trois champs individuels pour pouvoir être surveillés tout en permettant au conducteur de se concentrer sur des fonctions spécifiques activées dans la partie centrale de la page.
|
