Champs de saisie de CommandCenter™

RXA0116809-UN-05MAY11

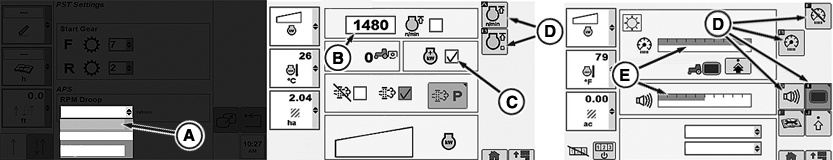

Exemple de listes déroulantes, de cases à cocher, de champs de saisie, de touches programmables et de graphiques à barres dans CommandCenter™

RXA0116810-UN-05MAY11

Champs d'entrée et graphiques à barres

(A) - Listes déroulantes

La liste déroulante a un bord avec une valeur numérique ou alphabétique et des flèches de montée/descente sur le côté droit, qui permettent au conducteur de sélectionner une valeur spécifique dans une liste préchargée.

Mettre la liste déroulante en surbrillance et, une fois la liste déroulée, faire la sélection parmi les options disponibles.

Pour fermer la liste déroulante sans faire de sélection, appuyer sur le bouton Annuler. La liste se referme et la valeur d'origine est conservée.

(B) - Champ de saisie

Le champ de saisie a un côté avec une valeur numérique ou du texte. Elle permet à l'utilisateur de sélectionner et entrer de nouvelles valeurs ou un nouveau texte.

NOTE: Plus la molette est tournée rapidement, plus les valeurs augmentent ou diminuent. La valeur augmente en tournant la molette vers la droite et diminue en tournant la molette vers la gauche.

Pour modifier une valeur, mettre le champ d'entrée en surbrillance, puis effecteur la sélection.

Si une grande plage de valeurs est affichée, un pavé numérique apparaît, permettant de sélectionner chaque chiffre.

(C) - Case à cocher

Une case à cocher a la forme d'un carré. La fonction commandée par une case à cocher s'active ou se désactive, selon que la case est cochée ou non.

(D) - Touches programmables

Appuyer sur les touches programmables pour enclencher une fonction prescrite ou naviguer vers une page.

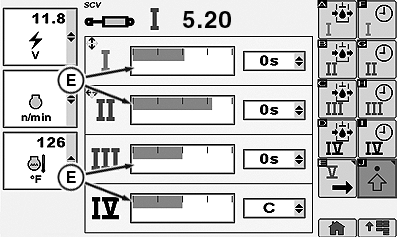

(E) - Graphique à barres

Pour modifier une valeur, mettre le graphique à barres en surbrillance, puis effectuer la sélection.
