Tests de la commande de l'affichage et de l'écran tactile (suivant équipement)

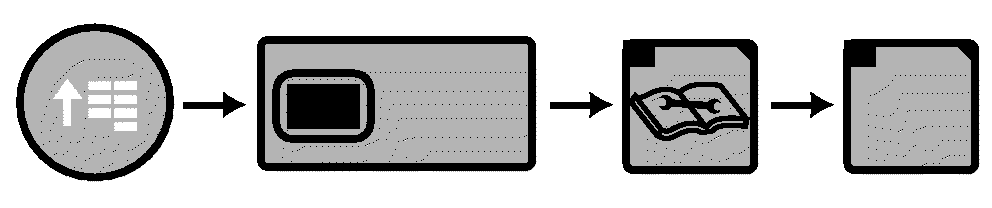

RXA0116468-UN-12MAY11

Bouton Menu de l'accoudoir CommandARM → Touche programmable Affichage → Touche programmable Diagnostic → Touche programmable Tests

RXA0117110-UN-16MAY11

Page de test de la commande de l'affichage

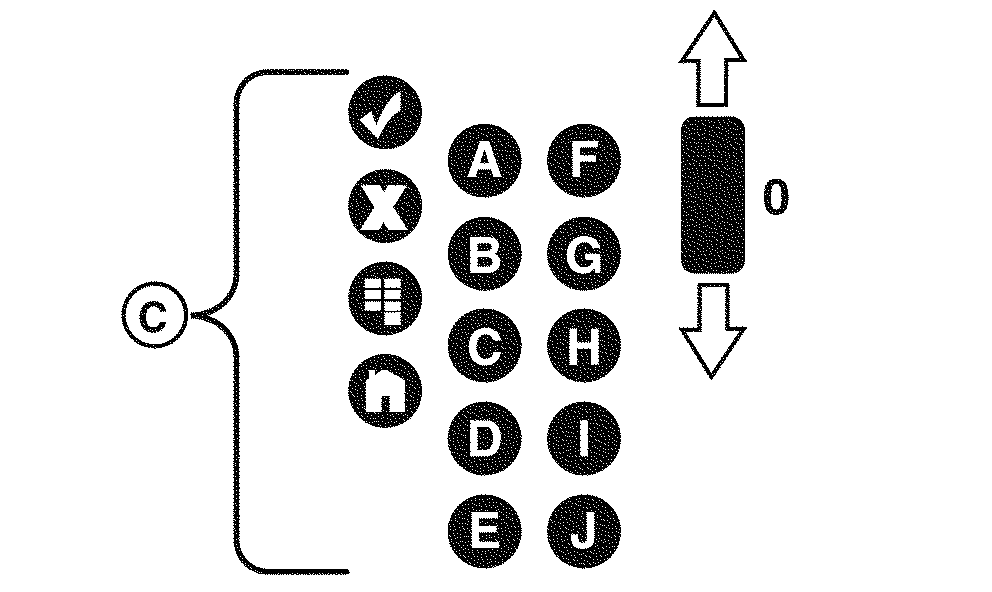

RXA0117112-UN-16MAY11

Test de la commande de l'affichage

A - Test de la commande de l'affichage

B - Test de l'écran tactile

C - Boutons de raccourci et de touche programmable

1. Sélectionner le bouton Menu.

2. Sélectionner la touche programmable Affichage.

3. Sélectionner la touche programmable Diagnostic.

4. Sélectionner la touche programmable Tests.

5. Sélectionner le champ de test de commande d'affichage (A).

6. Sur la page de test de la commande d'affichage, appuyer sur les touches programmables respectives de l'accoudoir CommandARM et vérifier que le bouton (C) correspondant se met en surbrillance sur la page du CommandCenter.

7. Sélectionner la boîte de test de l'écran tactile (B), puis suivre les instructions figurant sur la page.

8. Appuyer sur après avoir terminé.
